태양광 모듈 교체할 때 같은 용량 써야 할까? 전압·전류·스트링 확인방법

작성: 빛모아태양광 · 운영자의 태양광 실무 경력과 콘텐츠 작성 원칙

태양광 모듈 교체가 필요할 때 가장 먼저 생각하는 것이 기존 패널과 같은 출력의 제품인데요.

예를 들어 기존 모듈이 400W라면 “400W 모듈만 찾아서 교체하면 되는 것 아닐까?”라고 생각하기 쉽습니다.

하지만 오래된 태양광 발전소에서는 기존 제조사나 모델이 단종돼 똑같은 제품을 구하기 어려운 경우가 적지 않은데요. 이때 단순히 400W, 450W 같은 정격출력만 보고 모듈을 선택하면 안 됩니다.

실제 태양광 모듈 교체에서는 기존 모듈의 Voc·Vmp·Isc·Imp와 스트링 구성, 인버터의 최대 DC 입력전압과 MPPT 운전범위, 입력전류까지 함께 확인해야 합니다.

결론부터 말씀드리면 반드시 기존과 같은 W 제품이어야 하는 것은 아니지만, 같은 스트링에서 서로 다른 모듈을 혼용하는 경우에는 전기적 특성과 제조사·인버터의 적용 조건을 반드시 확인해야 합니다.

태양광 모듈 교체, 같은 용량으로 해야 할까?

태양광 모듈 교체를 할 때 반드시 기존 제품과 동일한 출력의 모듈만 사용해야 하는 것은 아닙니다.

다만 고장 난 모듈 한두 장만 기존 스트링 안에서 교체한다면 가능하면 같은 제조사·같은 모델·같은 전기적 특성의 제품을 사용하는 것이 가장 좋습니다.

인버터 제조사 역시 동일 입력에 연결하는 PV 모듈의 형식과 직렬 연결 수량, 입력전압·전류 등의 조건을 맞추도록 안내하고 있는데요.

따라서 기존 모델을 구할 수 없는 상황이라면 단순히 출력이 비슷한 제품을 찾기보다 전압과 전류 특성이 기존 모듈과 얼마나 가까운지부터 확인하는 것이 중요합니다.

예를 들어 기존 모듈이 400W이고 새 모듈이 405W라고 하더라도 Voc·Vmp·Imp 등의 특성이 비슷하고 시스템 조건을 만족한다면 검토할 수 있는데요.

반대로 두 제품 모두 400W라고 하더라도 Vmp와 Imp가 크게 다르다면 같은 스트링에서 적절한 대체품이 아닐 수 있습니다.

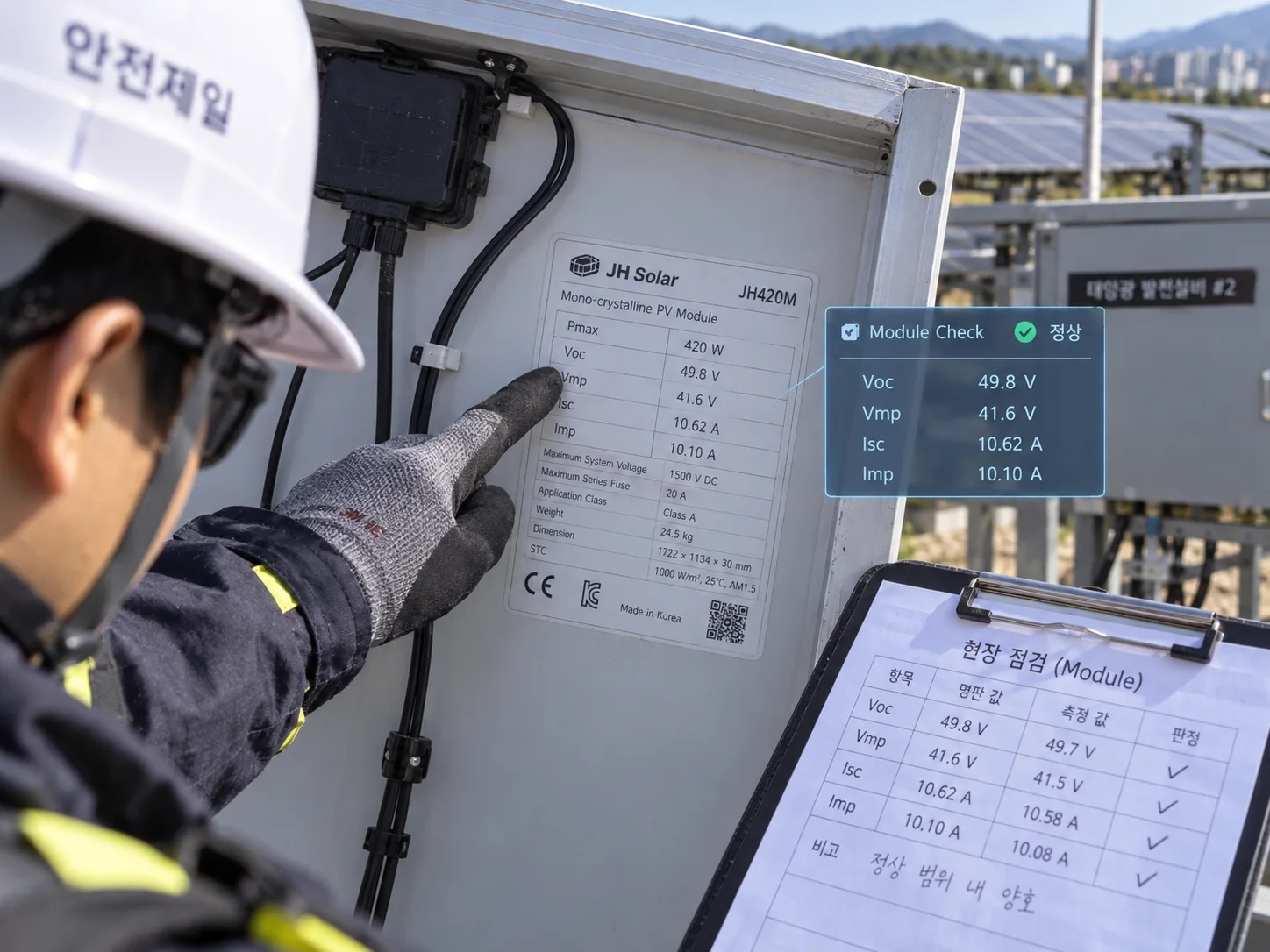

모듈 명판에서 먼저 확인할 4가지

태양광 모듈 교체 전에는 기존 모듈 뒷면의 명판 또는 제품 데이터시트를 먼저 확인해야 하는데요.

여러 숫자가 표시돼 있지만 최소한 Voc·Vmp·Isc·Imp 네 가지는 반드시 확인하는 것이 좋습니다.

여기에 모듈의 Voc 온도계수, 최대 시스템전압, 최대 직렬 퓨즈 정격까지 확인하면 더욱 정확하게 판단할 수 있습니다.

직렬 스트링에서는 전류 차이가 중요합니다

태양광 발전소에서는 여러 장의 모듈을 직렬로 연결해 하나의 스트링을 구성하는 경우가 많은데요.

직렬 연결에서는 각 모듈의 전압은 더해지지만 같은 전류가 흐르는 구조이기 때문에 기존 모듈과 교체 모듈 사이의 전류 특성 차이를 확인해야 합니다.

예를 들어 기존 모듈의 Imp가 약 10A인데 교체하려는 최신 모듈의 Imp가 13A라고 가정해보겠습니다.

새 모듈 한 장의 전류가 13A라고 해서 기존 스트링 전체가 13A로 발전하는 것은 아닌데요. 서로 다른 전류 특성을 가진 모듈을 같은 직렬 스트링에 구성하면 새 모듈이 가진 성능을 충분히 활용하지 못하고 미스매치에 따른 발전손실이 생길 수 있습니다.

따라서 기존 400W 모듈 대신 450W 또는 500W 모듈을 넣을 때는 단순히 “출력이 더 높으니 더 좋다”고 판단하면 안 됩니다.

태양광 모듈 교체에서는 Pmax보다 Imp와 Vmp가 기존 스트링과 어떻게 달라지는지 함께 보는 것이 중요합니다.

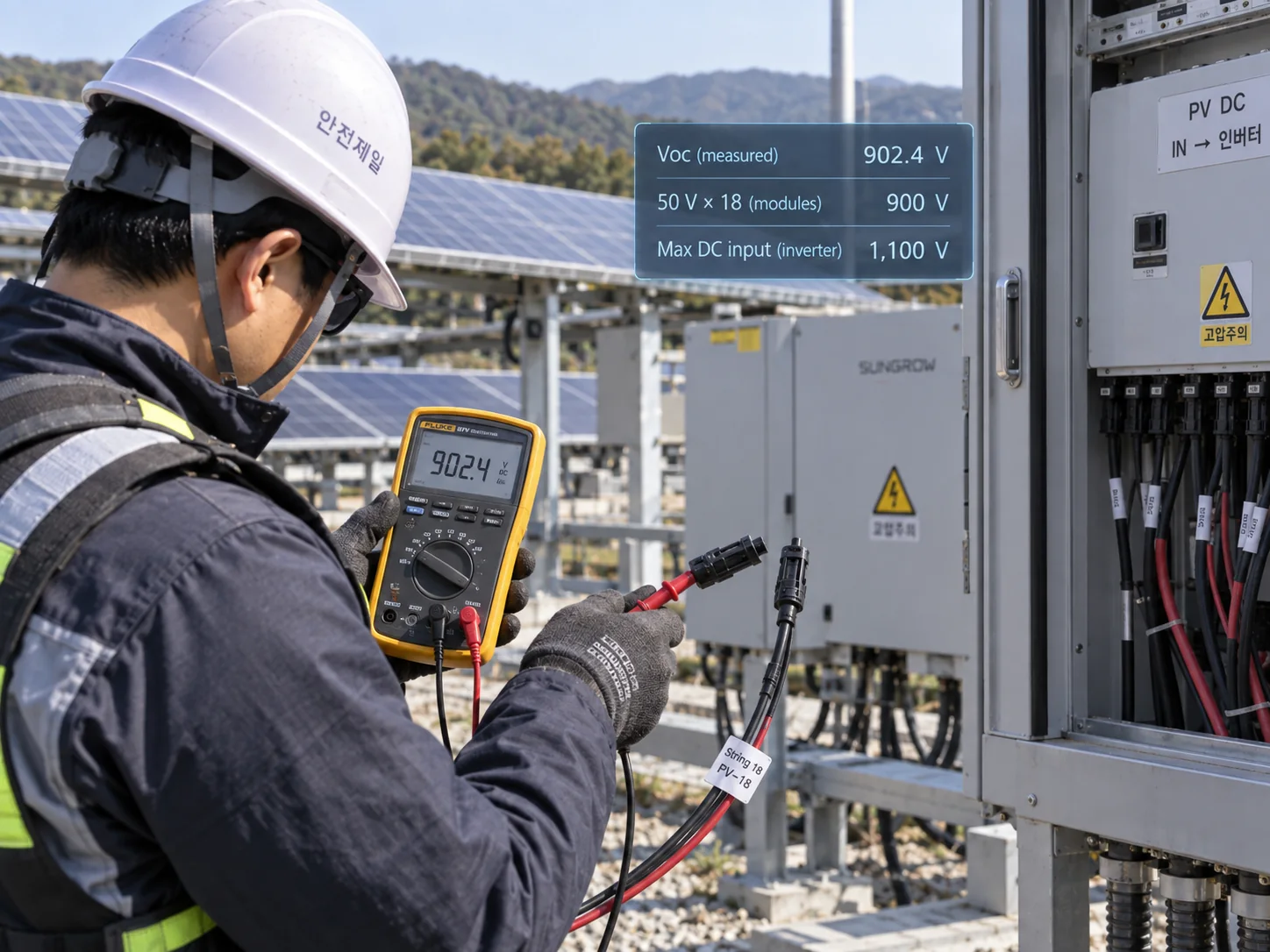

Voc는 인버터 최대 입력전압과 비교해야 합니다

Voc는 모듈이 부하와 연결되지 않았을 때 측정되는 개방전압인데요.

모듈을 직렬로 연결하면 각 모듈의 Voc가 합산되기 때문에 스트링에 연결되는 모듈 수가 많아질수록 전체 DC 전압도 높아집니다.

예를 들어 모듈 한 장의 Voc가 50V이고 한 스트링에 18장이 직렬 연결되어 있다면 단순 계산상 개방전압은 약 900V입니다.

하지만 이것만 보고 판단하면 안 되는데요.

태양광 모듈은 온도가 낮아질수록 개방전압이 높아질 수 있기 때문에 실제 설계에서는 해당 지역의 저온 조건과 모듈의 Voc 온도계수를 반영해 최대 스트링 전압을 확인해야 합니다.

이렇게 계산한 스트링 개방전압이 인버터의 최대 DC 입력전압을 초과하면 안 됩니다.

SMA 역시 통계적으로 가장 추운 날을 기준으로 PV 어레이의 개방전압이 인버터 최대 입력전압을 넘지 않아야 한다고 안내하고 있습니다.

공식 자료: SMA Solar – DC 입력 연결 조건

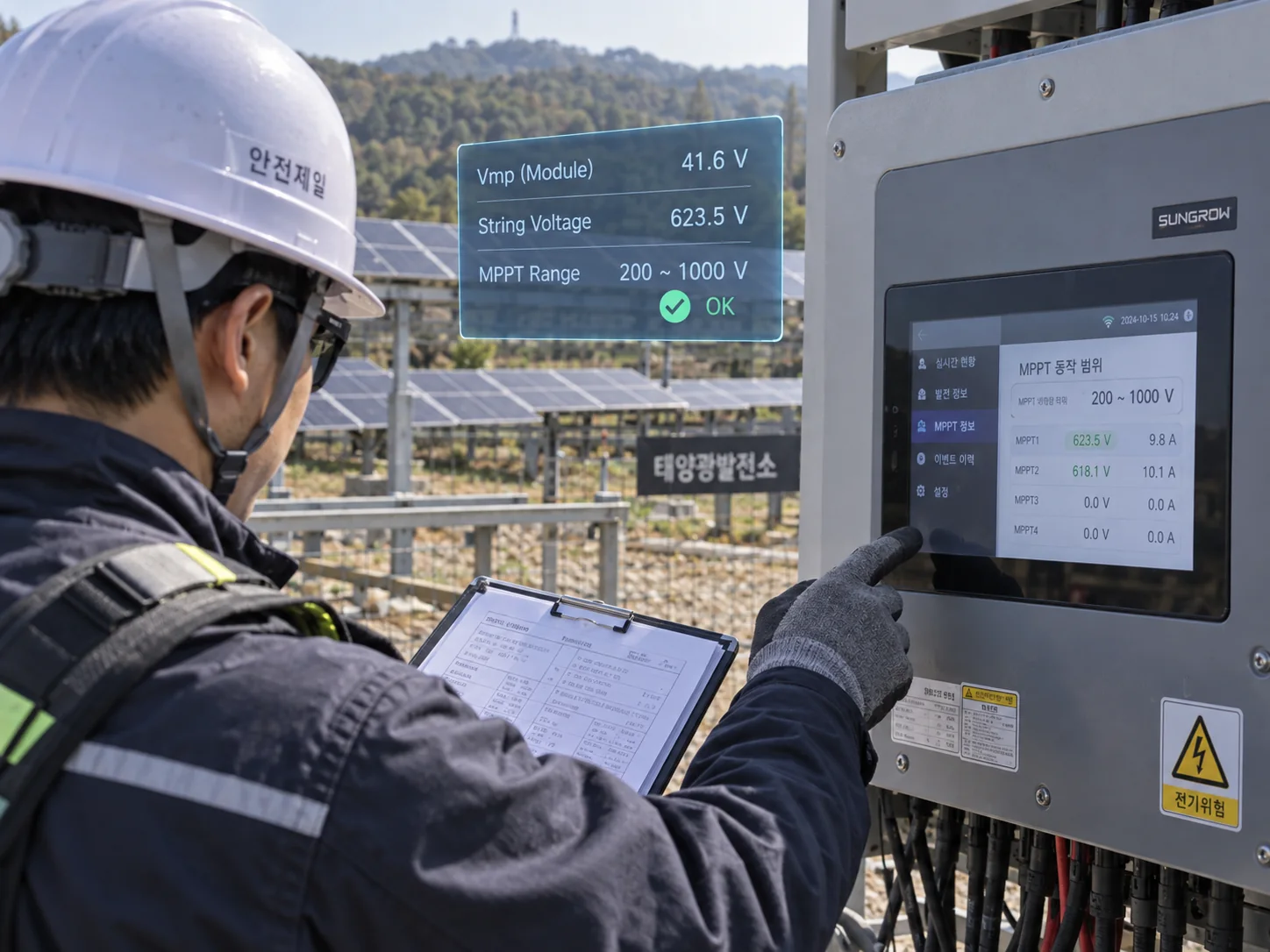

Vmp는 인버터 MPPT 범위와 비교하세요

Voc가 최대전압을 확인하기 위한 중요한 수치라면 Vmp는 실제 발전 중 최대출력점에서 동작하는 전압인데요.

모듈의 Vmp에 직렬 연결 수량을 곱하면 해당 스트링의 대략적인 최대출력 동작전압을 계산할 수 있습니다.

예를 들어 Vmp가 41V인 모듈 18장을 직렬 연결한다면 다음과 같습니다.

이 전압이 사용 중인 인버터의 MPPT 운전범위 안에 들어오는지 확인해야 하는데요.

모듈을 다른 제품으로 변경하면 Vmp 역시 달라질 수 있기 때문에 기존 스트링 수량을 그대로 사용하는 것이 항상 가능한 것은 아닙니다.

특히 여러 장을 한꺼번에 교체하거나 스트링 전체를 최신 고출력 모듈로 변경한다면 새 모듈 데이터시트를 기준으로 스트링 전압을 다시 계산하는 것이 좋습니다.

노후 인버터까지 함께 교체해야 하는 발전소라면 태양광 인버터 교체비용과 교체시기도 함께 확인해보세요.

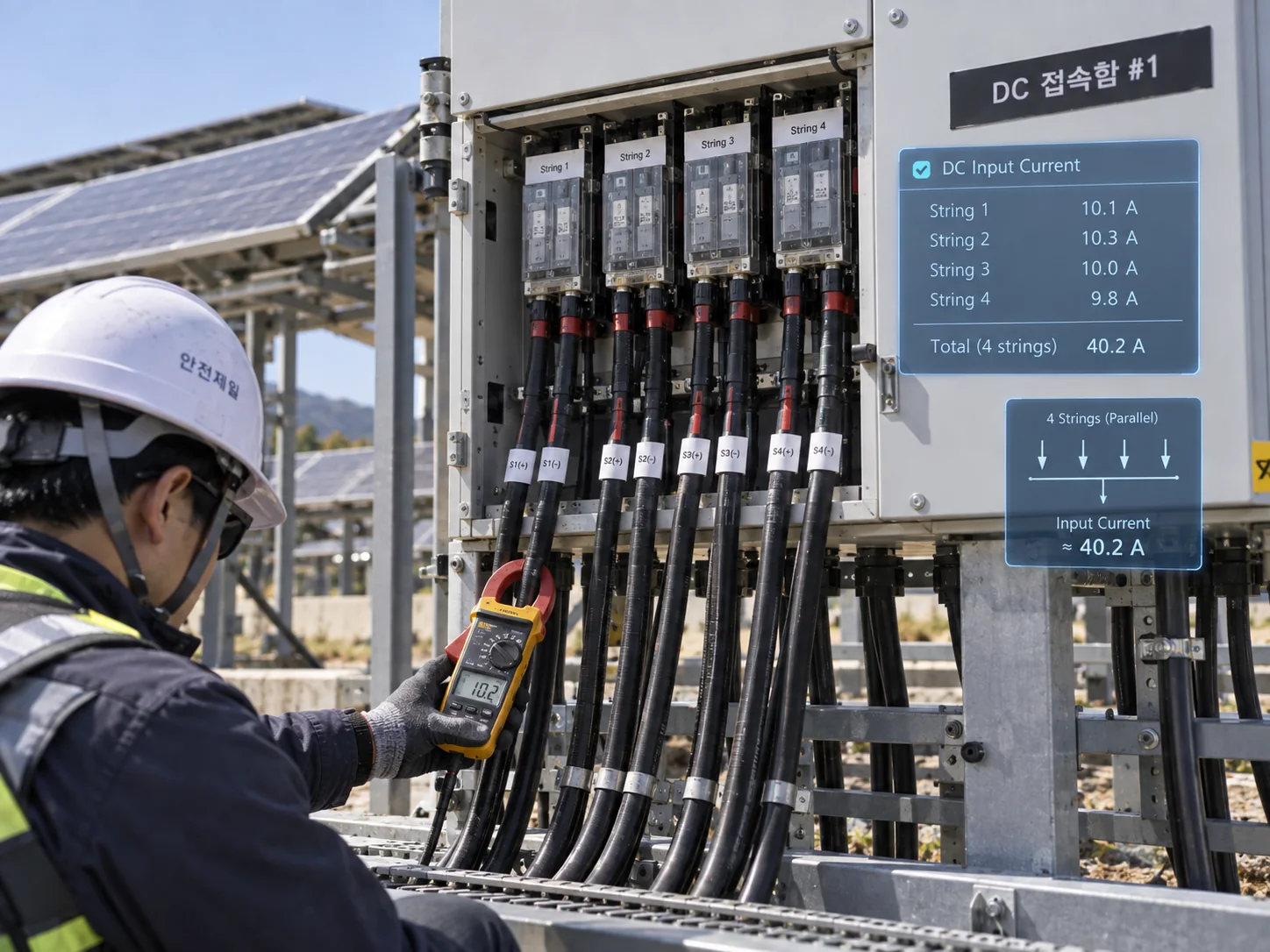

병렬 스트링은 인버터 입력전류까지 확인합니다

여러 개의 스트링을 하나의 MPPT나 접속반에 병렬로 연결하는 발전소라면 전압과 함께 입력전류를 반드시 확인해야 하는데요.

직렬 연결에서는 전압이 합산되는 반면 병렬 연결에서는 각 스트링의 전류가 합산됩니다.

최근 고출력 모듈은 과거 모듈보다 동작전류와 단락전류가 높은 제품도 있기 때문에 기존 발전소에 그대로 적용하면 인버터 MPPT별 최대 입력전류나 커넥터·퓨즈 등의 정격을 초과하지 않는지 검토해야 합니다.

예를 들어 기존 스트링 하나의 동작전류가 10A이고 동일 MPPT에 4개 스트링이 병렬 연결되어 있다면 단순 합산 전류는 약 40A인데요.

교체 후 스트링 전류가 13A 수준으로 올라간다면 같은 네 스트링이라도 약 52A가 됩니다.

따라서 여러 장을 고전류 모듈로 교체하는 경우에는 인버터 데이터시트까지 반드시 함께 확인해야 합니다.

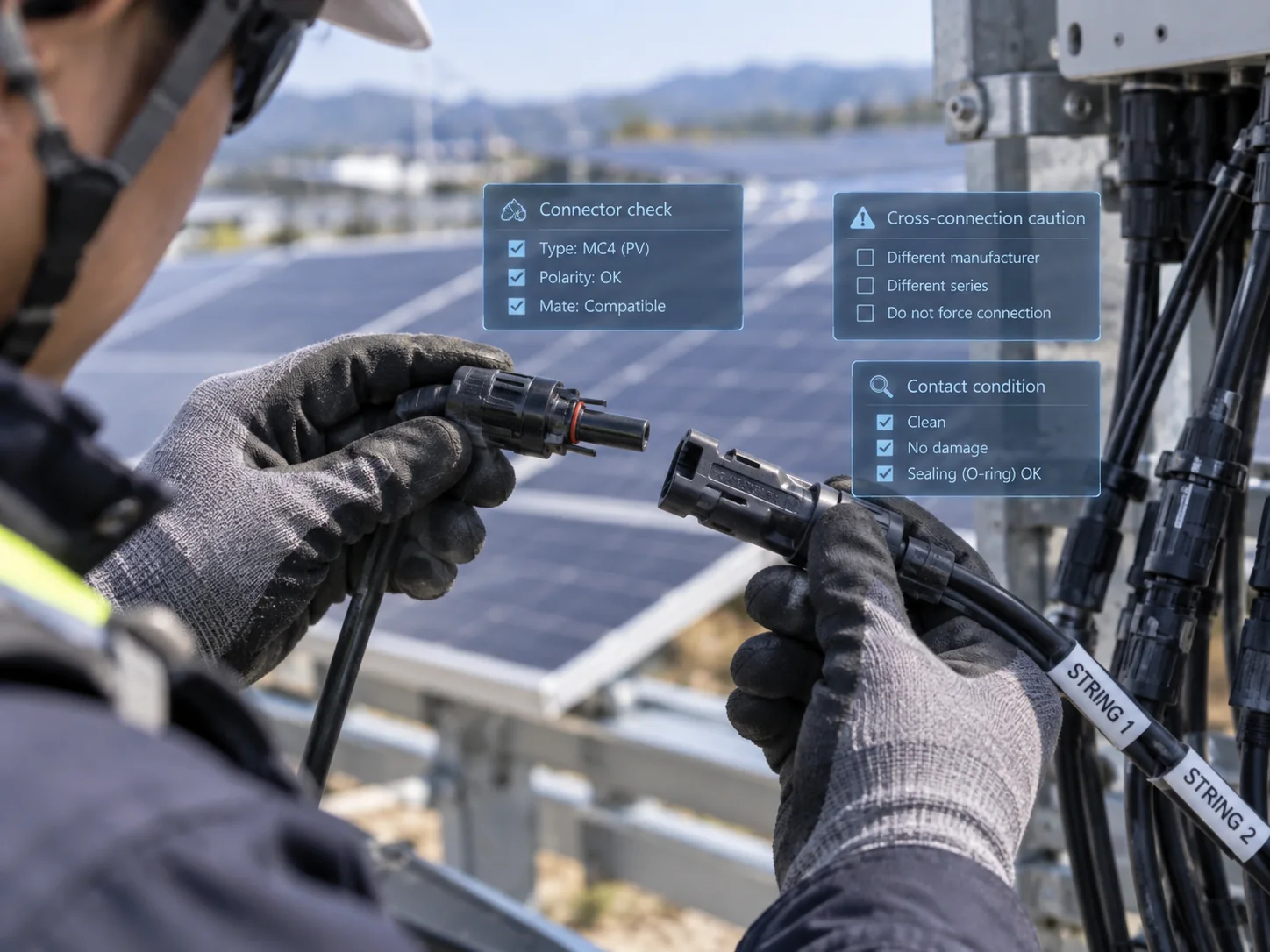

MC4 커넥터도 그대로 연결하면 안 됩니다

태양광 모듈 교체에서 놓치기 쉬운 부분이 DC 커넥터인데요.

기존 모듈과 새 모듈의 커넥터가 겉으로 비슷하고 서로 체결된다고 해서 그대로 연결해도 된다는 뜻은 아닙니다.

Stäubli는 PV 커넥터의 제조사마다 접점 구조와 재질, 치수 등이 다를 수 있기 때문에 서로 다른 제조사의 커넥터를 교차 결합하지 않도록 안내하고 있습니다.

따라서 새 모듈을 설치할 때는 기존 커넥터의 제조사와 제품 형식을 확인하고, 필요하다면 적절한 방식으로 커넥터를 다시 구성해야 합니다.

공식 자료: Stäubli – PV 커넥터 Cross-Connection 안내

커넥터 과열이나 접촉불량까지 함께 점검하고 싶다면 태양광 MC4 커넥터 과열·고장 전 확인할 5가지도 참고해보세요.

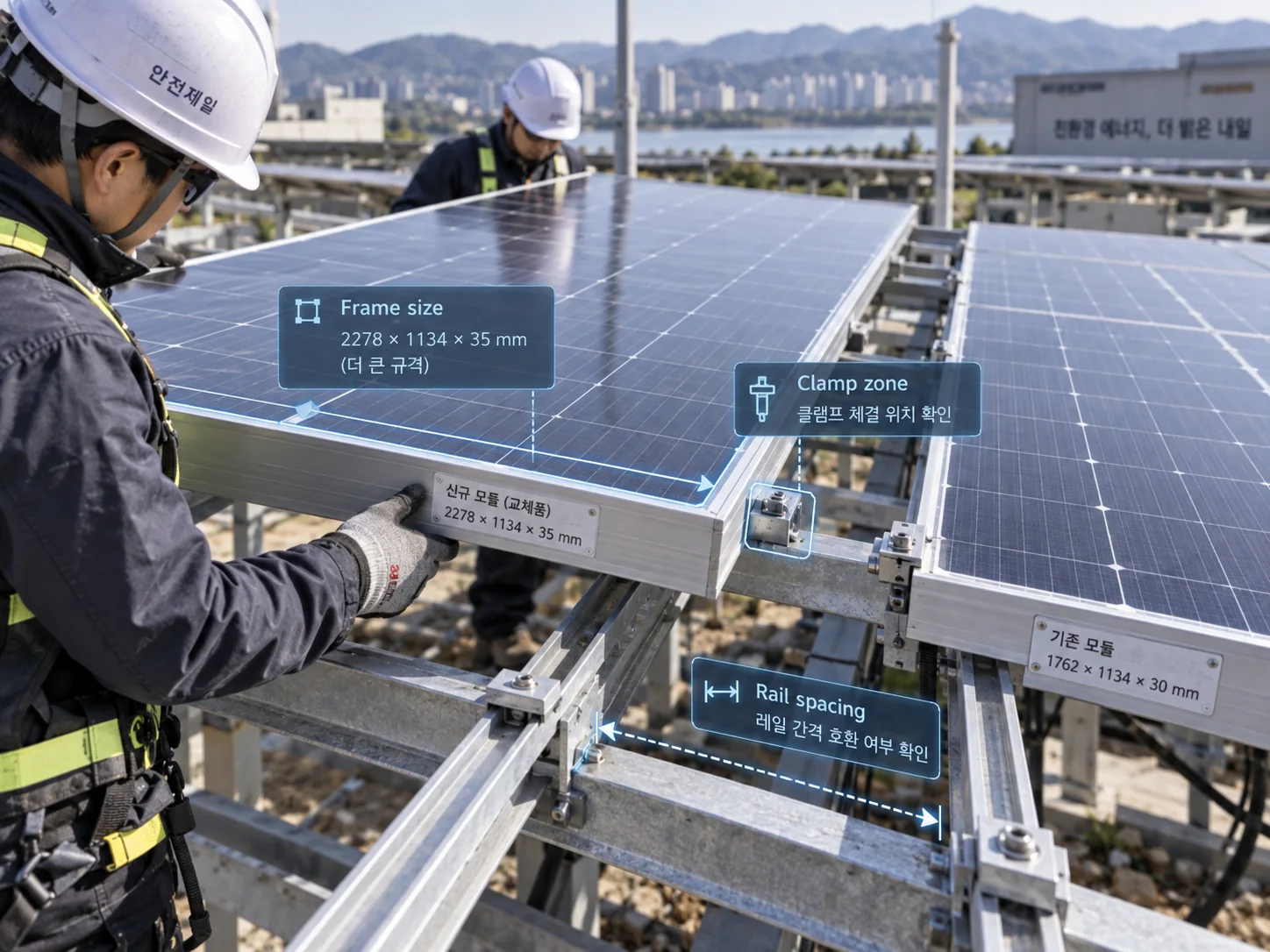

모듈 크기와 구조물도 확인해야 합니다

전기적 조건만 맞는다고 바로 설치할 수 있는 것은 아닌데요.

최근 태양광 모듈은 과거 제품보다 출력뿐 아니라 가로·세로 크기가 커진 경우가 많습니다.

따라서 오래된 발전소의 모듈을 최신 제품으로 교체하려면 모듈 외형 치수, 프레임 두께, 클램프 고정범위, 레일 간격을 함께 확인해야 합니다.

특히 기존 모듈 한 장만 다른 크기로 교체하는 경우에는 인접 모듈과 간섭이 생기거나 구조물 클램프 위치가 맞지 않을 수도 있는데요.

케이블 길이와 정션박스 위치까지 달라질 수 있으므로 데이터시트에서 외형도와 설치조건을 확인하는 것이 좋습니다.

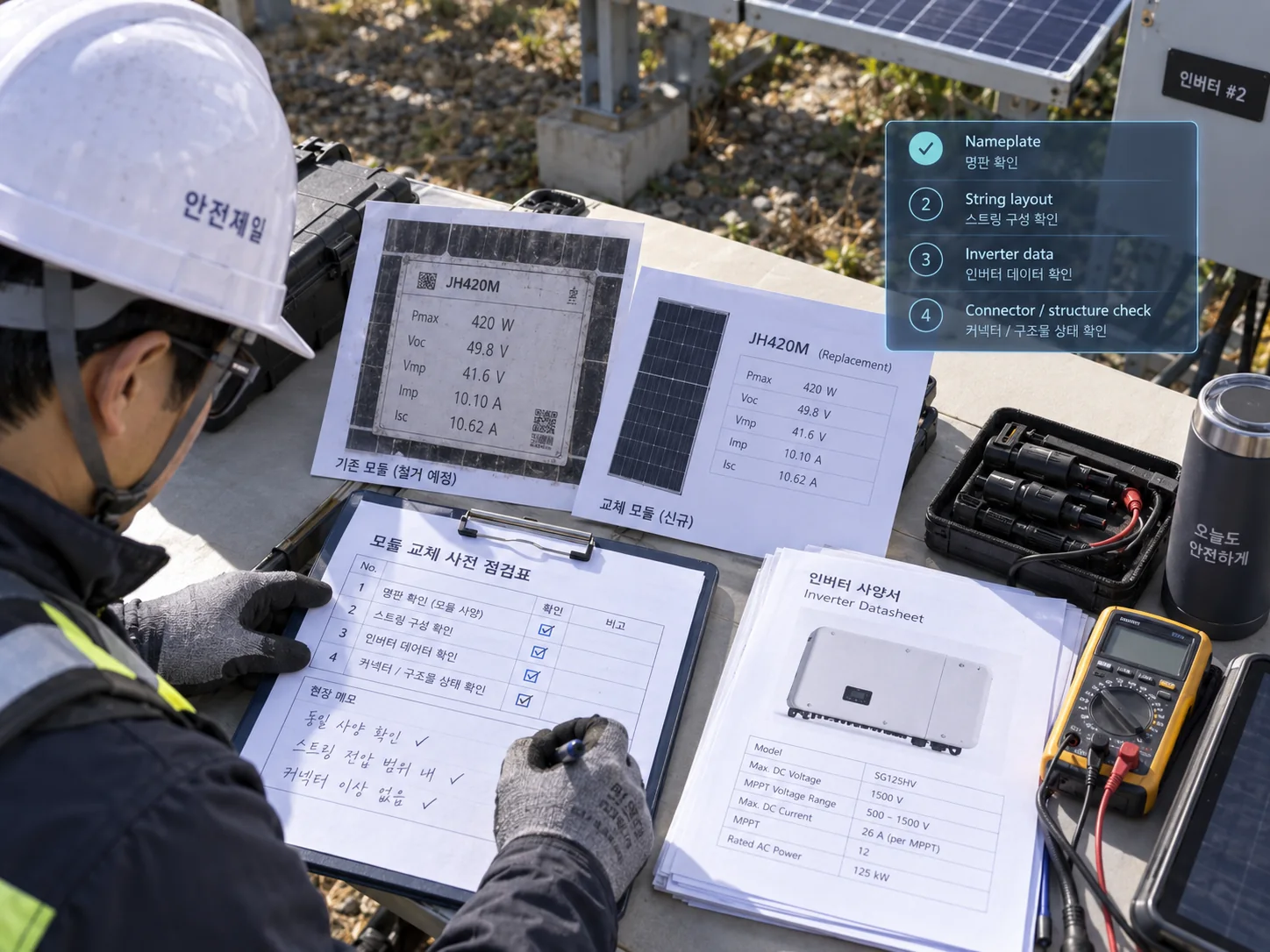

태양광 모듈 교체는 이 순서로 확인하세요

한 장 교체와 전체 스트링 교체는 다르게 봐야 합니다

고장 난 모듈 한 장만 교체하는 경우에는 기존 스트링과의 전기적 호환성이 매우 중요한데요.

가능하면 기존과 동일한 모델을 먼저 찾고, 동일 제품을 구할 수 없다면 제조사와 설계·시공 담당자가 적용 가능성을 검토한 뒤 대체 제품을 선정하는 것이 안전합니다.

반대로 노후 모듈 여러 장을 하나의 스트링 단위로 모두 교체한다면 새로운 모듈의 전기적 특성을 기준으로 스트링 수량을 다시 설계할 수 있습니다.

이 경우 기존보다 높은 출력의 최신 모듈을 적용할 수 있지만 전체 Voc, MPPT 동작전압, 스트링 전류, 인버터 입력한계를 다시 계산해야 합니다.

특히 다른 MPPT에는 기존 모듈을 사용하고 특정 MPPT만 신형 모듈로 변경하는 방식이라면 각 입력의 설계조건과 인버터 제조사의 허용조건을 확인해야 합니다.

패널이 파손돼 교체하는 경우라면?

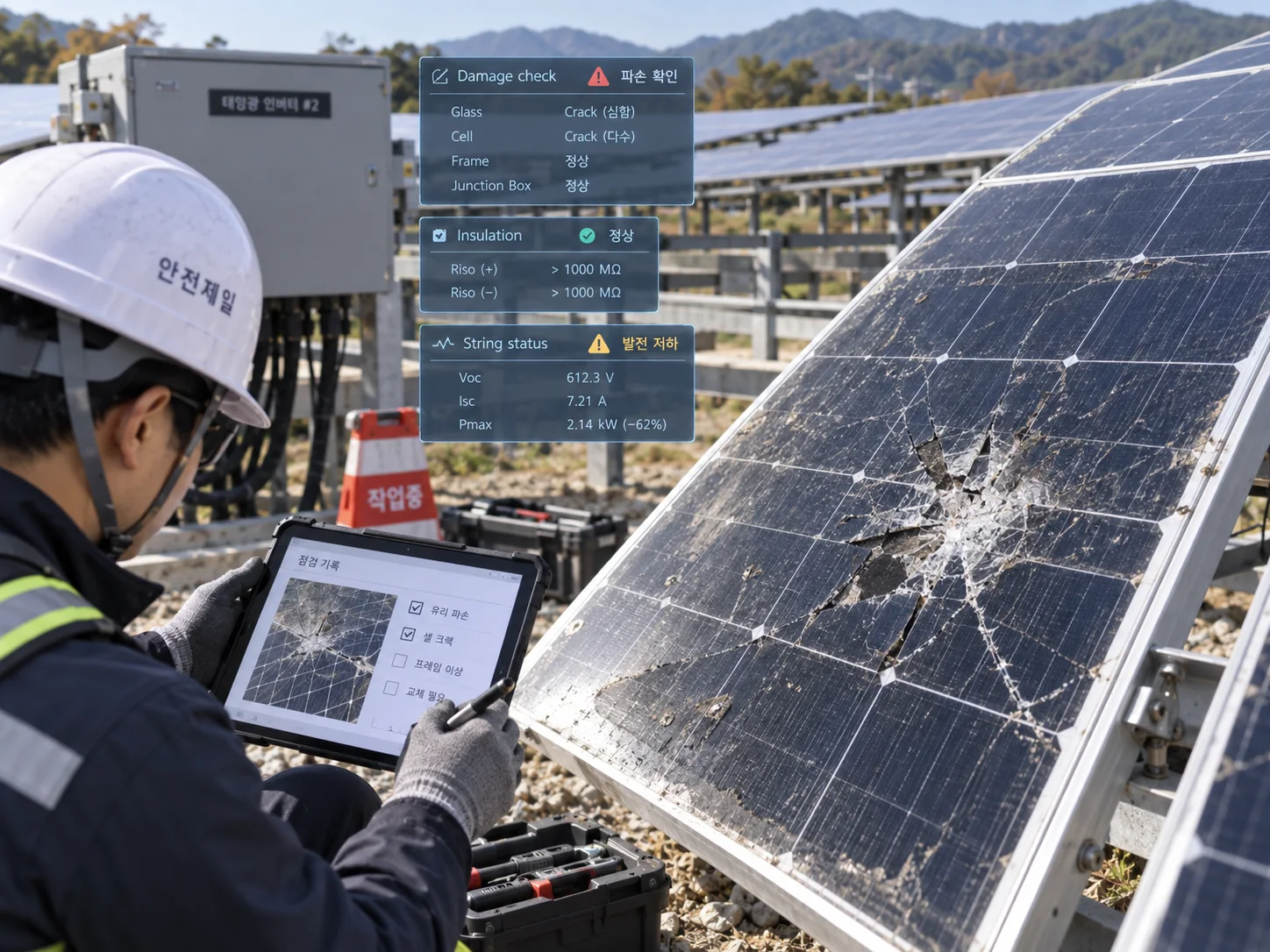

태양광 모듈 교체가 필요한 가장 흔한 상황 중 하나가 유리 파손이나 셀 손상인데요.

우박·강풍·낙하물 등으로 패널이 깨졌다면 대체 모듈을 찾기 전에 파손범위와 스트링 발전상태, 절연 이상 여부를 먼저 확인하는 것이 좋습니다.

보험에 가입된 발전소라면 철거부터 진행하기보다 사고 현장과 파손상태를 사진으로 남겨두는 것도 중요합니다.

파손 후 대응 순서는 태양광 패널 파손 시 교체비용·보험처리·발전손실 점검방법에서 자세히 확인할 수 있습니다.

교체 후에도 발전량이 낮다면 확인할 부분

모듈 교체가 끝났다고 바로 작업을 종료하기보다 정상 스트링과 비교해 전압과 발전상태에 큰 차이가 없는지도 확인하는 것이 좋은데요.

교체 이후에도 특정 스트링의 출력이 계속 낮다면 모듈 자체뿐 아니라 MC4 접촉불량, 케이블 손상, 음영, 인버터 MPPT 이상 등의 가능성도 살펴봐야 합니다.

전체 발전량이 평소보다 계속 낮게 나온다면 태양광 발전량이 갑자기 줄어드는 원인 7가지와 점검 순서도 함께 확인해보세요.

태양광 모듈 교체 전 이것만은 기억하세요

태양광 모듈 교체에서 중요한 것은 기존 모듈과 정격출력 W가 정확히 똑같은지를 확인하는 것만이 아닙니다.

한 장만 교체한다면 가능하면 동일한 제품을 사용하는 것이 가장 좋고, 다른 제품을 적용해야 한다면 Voc·Vmp·Isc·Imp와 스트링 구성을 먼저 비교해야 하는데요.

여기에 인버터의 최대 DC 입력전압, MPPT 운전범위와 입력전류, 모듈 크기, 커넥터까지 확인해야 실제 발전소에서 사용할 수 있는 대체품인지 판단할 수 있습니다.

특히 기존에 사용하던 모듈보다 출력이 높은 최신 제품이라고 해서 무조건 더 좋은 교체품이 되는 것은 아닙니다.

정격출력이 조금 다르다고 무조건 사용할 수 없는 것도 아니고, 출력이 같다고 무조건 사용할 수 있는 것도 아닙니다.

결국 태양광 모듈 교체의 핵심은 같은 용량을 찾는 것이 아니라 기존 발전소와 전기적으로 맞는 모듈을 찾는 것입니다.
