태양광 MC4 커넥터는 모듈과 모듈, 스트링과 인버터 사이의 DC 전력을 연결하는 작은 부품입니다. 크기만 보면 중요하지 않아 보이지만 접촉 상태가 좋지 않으면 발열과 출력 저하가 발생하고, 심한 경우 커넥터 변색이나 용융·아크로 이어질 수 있습니다.
특히 모듈을 교체하거나 케이블을 보수한 뒤 제조사가 다른 커넥터를 연결했거나, 압착 작업이 제대로 되지 않은 현장이라면 주의가 필요합니다.
이번 글에서는 태양광 MC4 커넥터 과열과 고장이 발생하기 전에 확인해야 할 5가지를 현장 점검 기준으로 정리해보겠습니다.
① 제조사와 제품 종류가 같은지 확인
② 단자 압착과 PV 케이블 규격 확인
③ 커넥터 체결 상태 확인
④ 변색·용융·과열 흔적 확인
⑤ 케이블 배선과 스트링 출력 확인
태양광 MC4 커넥터가 과열되는 이유
태양광 커넥터 내부에는 전류가 흐르는 금속 접점이 있습니다. 정상적으로 압착되고 체결된 상태라면 접촉저항이 낮게 유지되지만, 접점 상태가 좋지 않으면 저항이 증가하면서 특정 부위에 열이 발생할 수 있습니다.
문제는 외관상 연결이 정상으로 보여도 내부에서는 접촉불량이 발생할 수 있다는 점입니다. 잘못된 압착, 서로 다른 제조사의 커넥터 혼용, 불완전한 체결, 수분이나 오염물 유입 등이 주요 원인이 될 수 있습니다.
발전량이 갑자기 감소하면서 특정 MPPT나 스트링 전류만 낮아졌다면 모듈과 인버터뿐 아니라 태양광 MC4 커넥터도 점검 대상에 포함해야 합니다. 관련 점검 순서는 태양광 발전량 감소 원인 7가지에서 함께 확인할 수 있습니다.
태양광 MC4 커넥터 과열·고장 전 확인할 5가지

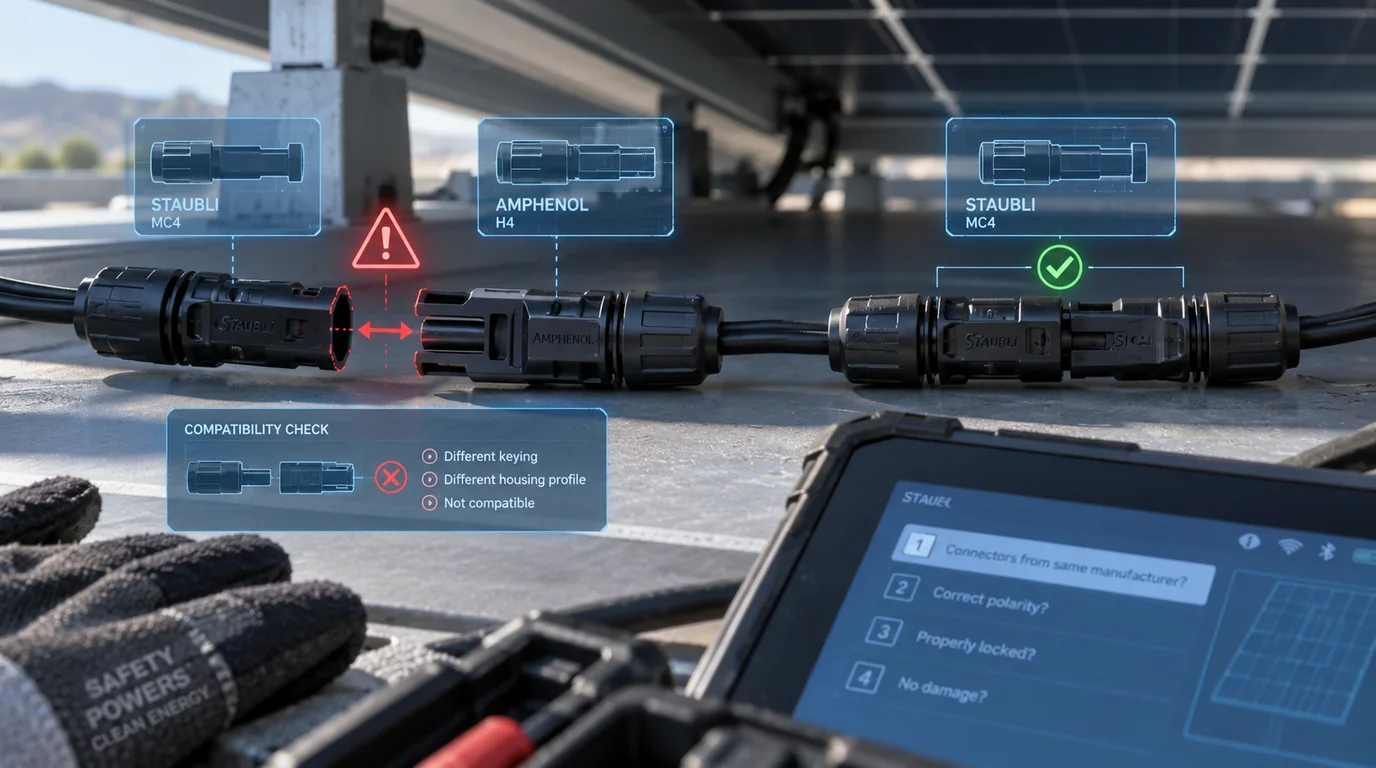

1. 제조사가 다른 커넥터를 혼용하지 않았는지 확인
겉모양이 비슷하고 서로 끼워진다고 해서 같은 커넥터라고 볼 수는 없습니다.
제조사마다 접점 구조와 치수, 재질, 밀봉 방식 등이 다를 수 있습니다. Stäubli 역시 다른 제조사의 PV 커넥터와 Original MC4를 서로 연결하는 이른바 크로스 매팅을 권장하지 않고 있습니다.
특히 모듈 교체나 케이블 보수 후에는 기존 커넥터의 제조사와 모델명을 먼저 확인하는 것이 중요합니다. 단순히 ‘MC4 호환’이라는 표시만 보고 서로 다른 제품을 연결하는 방식은 피하는 것이 좋습니다.

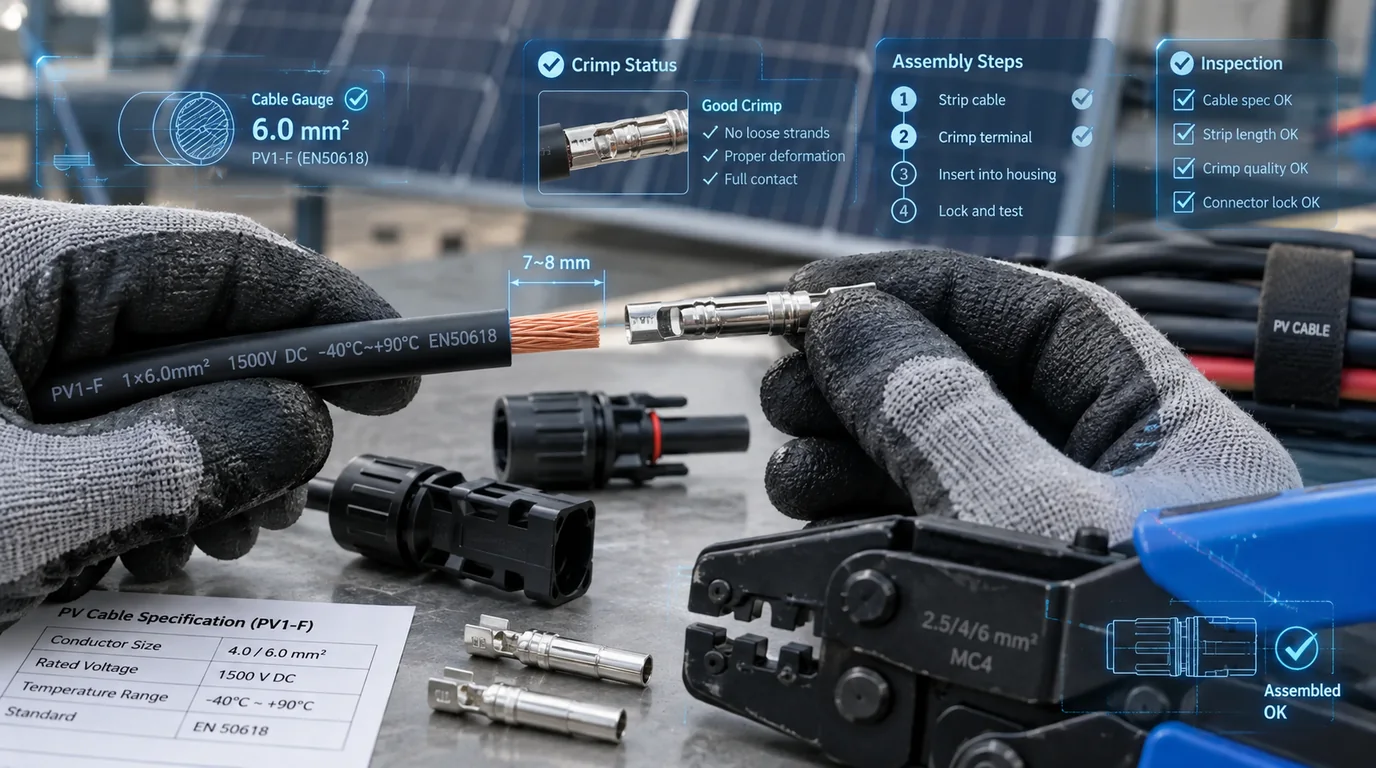

2. 단자 압착과 케이블 규격 확인
태양광 MC4 커넥터에서 중요한 부분 중 하나가 내부 금속단자와 PV 케이블의 압착 상태입니다.
전선을 너무 짧거나 길게 탈피했거나, 단자가 비뚤어진 상태에서 압착됐거나, 제품에 맞지 않는 공구를 사용하면 정상적인 접촉 상태를 만들기 어렵습니다.
커넥터마다 사용할 수 있는 케이블 단면적과 외경도 정해져 있기 때문에 현장에서 임의로 판단하기보다 해당 제조사의 조립 기준과 전용 또는 승인된 압착공구를 확인하는 것이 좋습니다.
커넥터 교체는 플라스틱 하우징만 바꾸는 작업이 아닙니다. 케이블 규격 → 피복 탈피 → 금속단자 압착 → 하우징 조립 → 체결 상태까지 하나의 연결부로 확인해야 합니다.

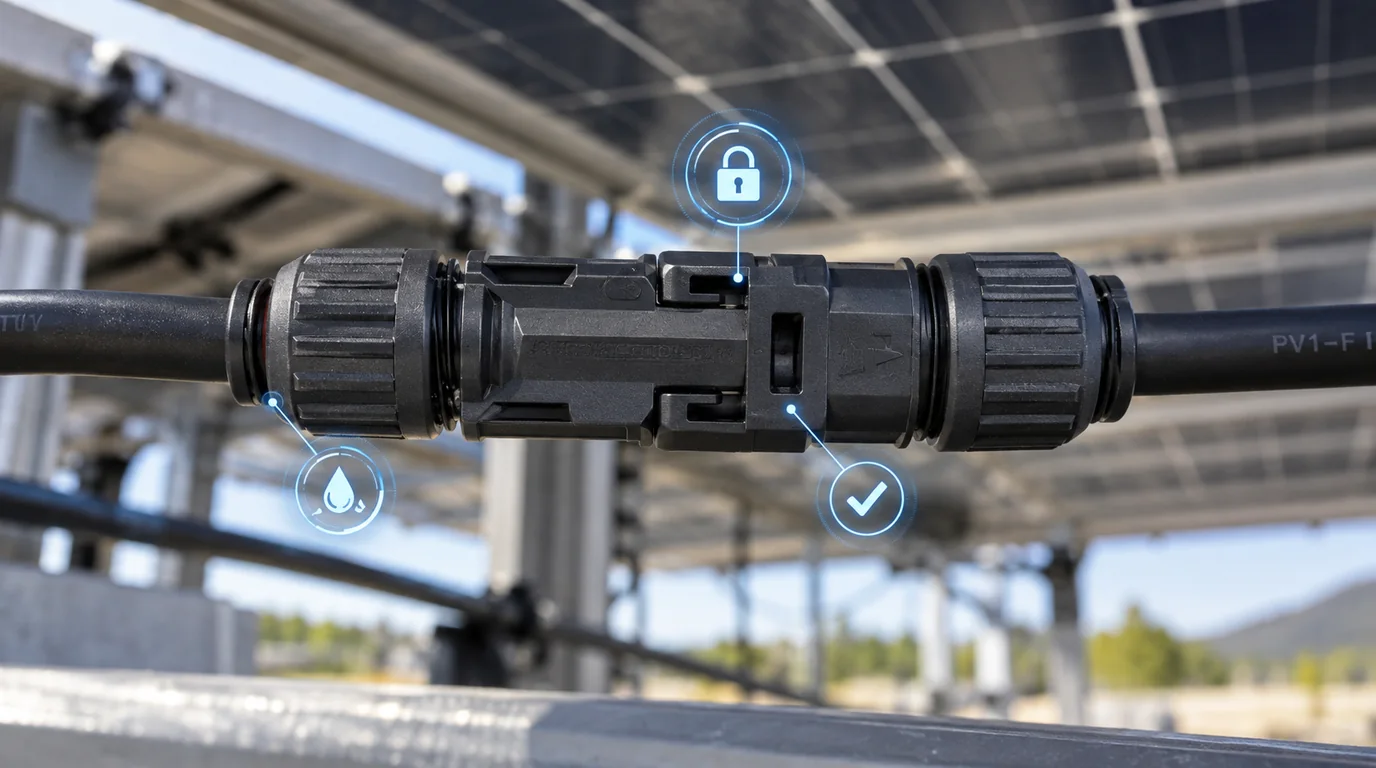

3. 끝까지 정상적으로 체결됐는지 확인
태양광 MC4 커넥터 두 개가 맞닿아 있다고 해서 정상적으로 체결된 것은 아닙니다. 체결이 불완전하면 접점이 안정적으로 유지되지 않거나 외부 수분과 오염물의 영향을 받을 가능성이 커질 수 있습니다.
케이블 글랜드 부분도 함께 확인해야 합니다. 케이블 외경과 밀봉부가 맞지 않거나 조립 상태가 불량하면 장기간 옥외에 노출되는 태양광 설비 특성상 문제가 발생할 수 있습니다.
설치 이후 커넥터를 단순히 손으로 잡아당겨 보는 것보다 제조사가 제시한 조립 절차와 체결 기준을 지켰는지 확인하는 것이 중요합니다.

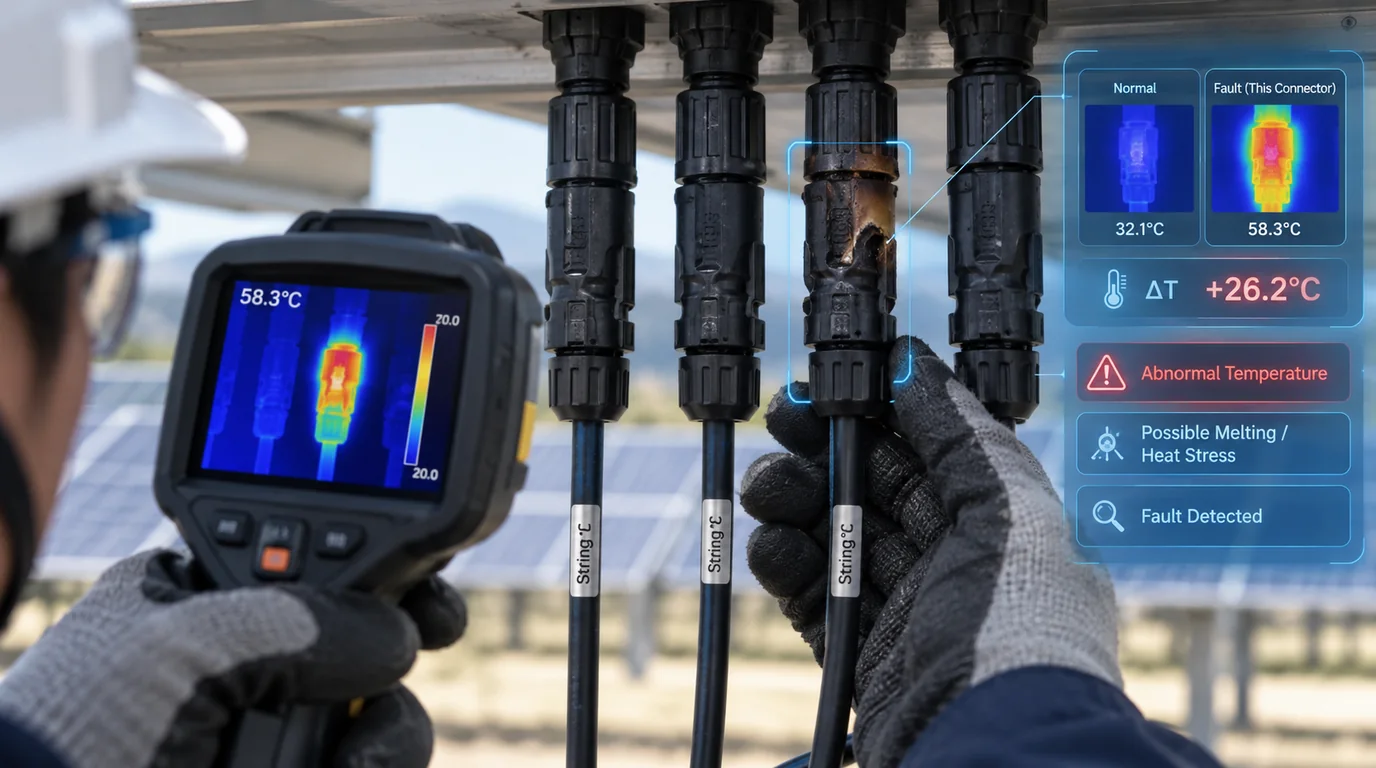

4. 변색·녹은 흔적과 국부적인 발열 확인
운영 중인 발전소에서는 태양광 MC4 커넥터 외관의 변화도 확인해볼 필요가 있습니다.
주변의 정상 커넥터와 비교했을 때 갈색이나 검은색으로 변색됐거나 플라스틱이 변형된 경우, 녹은 흔적이나 균열이 보인다면 접속부 상태를 점검해야 합니다.
열화상카메라를 사용하는 경우에도 특정 온도 숫자 하나만 보고 불량을 판단하기보다는 비슷한 조건과 전류가 흐르는 인접 커넥터와 온도 차이를 비교하는 것이 좋습니다.
동일한 스트링 조건인데 특정 커넥터만 유독 높은 온도가 나타난다면 접점이나 압착 상태에 이상이 없는지 추가 점검이 필요합니다.

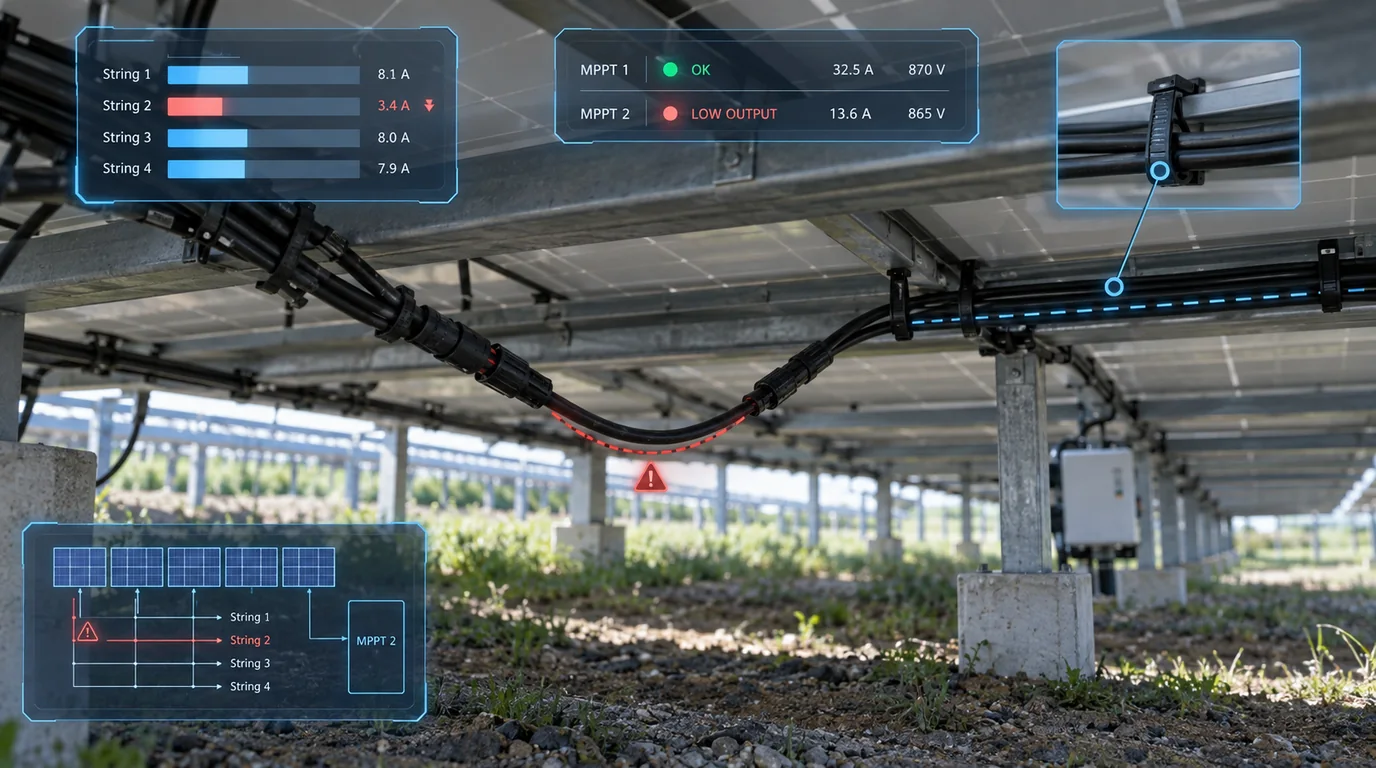

5. 케이블 장력과 스트링 출력 함께 확인
태양광 MC4 커넥터 자체에 문제가 없어 보여도 케이블이 연결부를 계속 잡아당기고 있다면 장기간 기계적인 힘을 받을 수 있습니다.
구조물 아래 케이블이 길게 늘어져 있는지, 커넥터가 케이블 무게를 직접 받고 있는지, 날카로운 구조물 모서리에 닿아 있는지 등을 함께 확인하는 것이 좋습니다.
인버터 모니터링에서도 여러 MPPT나 스트링 가운데 특정 입력 전류가 지속적으로 낮다면 케이블·퓨즈·모듈과 함께 커넥터 접속 상태를 점검해야 합니다.
반대로 인버터 자체의 오류가 반복된다면 커넥터만 원인으로 단정해서는 안 됩니다. 장비 고장이 의심된다면 100kW 태양광 인버터 교체비용과 수리비도 함께 확인해볼 수 있습니다.
현장에서 MC4 이상이 의심되면 무엇부터 확인할까?
MC4 커넥터가 뜨겁거나 변색됐다고 해서 바로 커넥터 하나만 교체하면 원인이 해결된다고 볼 수는 없습니다.
실제 현장에서는 해당 커넥터가 어느 스트링과 MPPT에 연결돼 있는지부터 확인하고, 같은 조건의 다른 스트링과 비교하면서 원인을 좁혀가는 것이 좋습니다.
특히 과열된 커넥터를 교체했는데 동일한 위치에서 다시 열이 발생한다면 압착상태뿐 아니라 케이블 규격, 단자 상태, 스트링 전류와 주변 접속부까지 함께 살펴볼 필요가 있습니다.
빛모아 현장 확인 순서
먼저 문제가 의심되는 커넥터가 어느 입력계통과 연결돼 있는지 확인합니다.
동일 조건의 다른 MPPT 또는 스트링과 비교해 전압·전류 편차가 있는지 확인합니다.
플라스틱 변형과 탄 흔적, 수분 침투 가능성이 있는 손상을 살펴봅니다.
기존 모듈·케이블 보수 과정에서 서로 다른 제조사의 커넥터가 혼용되지 않았는지 확인합니다.
해당 제품에 맞는 케이블 규격과 압착상태, 커넥터에 케이블 장력이 걸리고 있지 않은지 확인합니다.
열화상 점검에서는 절대온도 하나보다 비슷한 부하조건의 주변 접속부와 온도 차이를 함께 봅니다.
보수 이후에는 해당 스트링이 정상 범위로 돌아왔는지 발전량과 접속부 상태를 다시 비교합니다.
교체를 우선 검토해야 하는 상태
✓ 검게 탄 흔적이나 아크 흔적이 보이는 경우
✓ 커넥터 또는 케이블에 균열·손상이 있는 경우
✓ 동일 조건의 주변 커넥터보다 반복적으로 높은 온도가 나타나는 경우
✓ 체결부에 수분 침투나 심한 오염 흔적이 있는 경우
✓ 해당 스트링의 전류 편차와 함께 접속부 이상이 확인되는 경우
이런 상태라면 단순히 다시 끼워 사용하는 것보다 원인을 확인한 뒤 손상된 연결부를 적절한 부품과 작업기준에 따라 보수하는 것이 좋습니다.
과열된 커넥터만 교체하고 원인을 확인하지 않으면 같은 위치에서 문제가 반복될 수 있기 때문에 교체 전 원인 확인 → 보수 → 스트링 출력 재확인까지 한 과정으로 보는 것이 중요합니다.

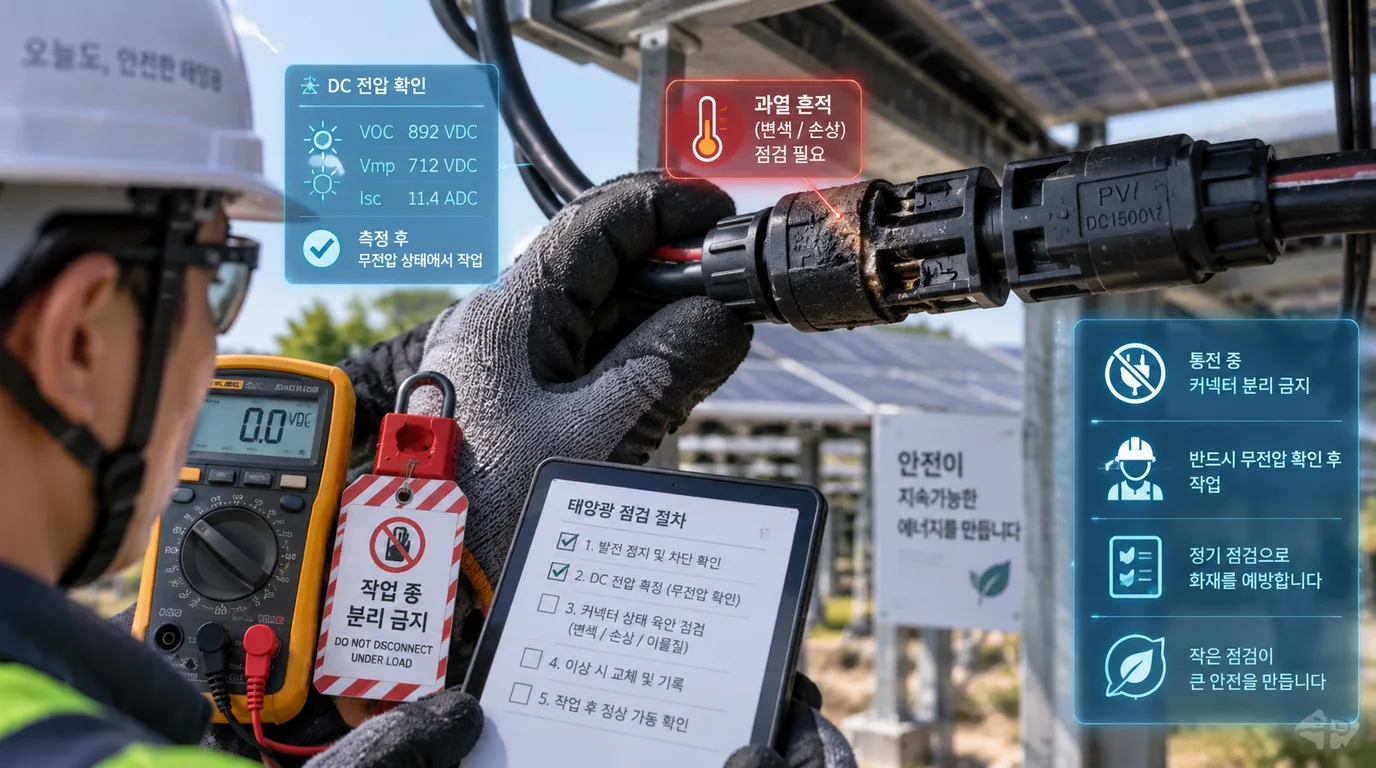

커넥터가 뜨거우면 바로 분리해도 될까?
발전 중인 태양광 DC 커넥터를 임의로 분리하는 것은 피해야 합니다.
태양광 모듈은 햇빛을 받는 동안 DC 전압을 발생시킵니다. 전류가 흐르는 상태에서 연결부를 분리하면 전기 아크가 발생할 위험이 있으므로, 단순히 AC 차단기를 내렸다는 이유만으로 커넥터를 바로 분리해서는 안 됩니다.
태양광 MC4 커넥터에서 과열이나 탄 흔적을 발견했다면 반복적으로 뺐다 끼우면서 상태를 확인하기보다 발전소 설비 구조를 확인한 뒤 적절한 차단·무전압 확인 절차를 거쳐 전문 기술자가 점검하는 것이 안전합니다.
AC 차단기가 OFF 상태라고 해서 태양광 모듈과 DC 케이블의 전압까지 모두 없어지는 것은 아닙니다. 커넥터 분리·재압착·교체는 반드시 해당 설비의 안전한 작업절차에 따라 진행해야 합니다.
태양광 MC4 커넥터는 언제 점검하면 좋을까?
태양광 MC4 커넥터를 일정 기간마다 무조건 교체해야 하는 것은 아닙니다. 대신 모듈 교체나 스트링 보수 이후, 발전량 이상이 발생했을 때, 열화상 점검에서 특정 접속부의 온도 편차가 확인됐을 때 우선적으로 살펴보는 것이 좋습니다.
정기적인 발전량 모니터링과 육안점검 과정에서도 커넥터 변색과 케이블 처짐, 손상 여부를 함께 확인하면 이상을 조기에 발견하는 데 도움이 됩니다.
발전소 전체 관리항목과 연간 비용을 함께 검토하고 있다면 태양광 발전소 유지관리비와 O&M 비용도 참고할 수 있습니다.
태양광 MC4 커넥터 최종 정리
태양광 MC4 커넥터는 발전소 전체에서 보면 작은 부품이지만 DC 전력이 통과하는 중요한 연결부입니다.
현장에서는 단순히 커넥터가 연결돼 있는지만 볼 것이 아니라 제조사와 제품 종류, 압착 상태, 케이블 규격, 체결 상태, 발열·변색, 케이블 배선까지 함께 확인해야 합니다.
특히 모듈을 교체하거나 스트링 케이블을 보수할 때 기존 제품과 다른 제조사의 커넥터를 임의로 연결하지 않는 것이 중요합니다.
작은 접속불량 하나가 처음에는 특정 스트링의 출력 저하로 시작해 장기간 방치하면 더 큰 고장으로 이어질 수 있습니다. 발전량 모니터링과 정기점검 과정에서 태양광 MC4 커넥터 상태까지 함께 살펴보는 것이 발전손실과 접속부 이상을 줄이는 데 도움이 됩니다.
MC4 커넥터는 단순히 ‘끼워지느냐’보다 정확한 제품을 올바른 방법으로 압착·체결했느냐가 더 중요합니다.
참고자료
Stäubli – PV 커넥터 제조사 혼용(Cross-Mating) 기술 안내
Stäubli – PV 커넥터 조립 및 압착 기술 안내
Stäubli – Original MC4 조립 공구 및 작업 안내
※ MC4는 Stäubli의 등록상표입니다. 실제 현장에서는 유사한 형태의 PV DC 커넥터까지 MC4라고 표현하는 경우가 있으므로, 보수·교체 시에는 기존 커넥터의 정확한 제조사와 제품 모델을 확인하는 것이 중요합니다.
