태양광 접속함 퓨즈가 끊어졌다면 같은 모양의 퓨즈를 아무거나 교체해도 될까요? 특히 15A 제품을 20A나 25A로 바꾸면 더 이상 끊어지지 않을 것이라고 생각하기 쉽습니다.
그러나 태양광 직류회로의 퓨즈는 단순 소모품이 아니라, 병렬 스트링에서 발생할 수 있는 역전류와 고장전류를 제한하기 위한 보호장치입니다. 용량을 무조건 높이면 보호 기능이 약해질 수 있고, 적합하지 않은 AC 퓨즈를 사용하면 직류 아크 차단에 문제가 생길 수 있습니다.
1. 태양광 접속함 퓨즈와 일반 퓨즈는 무엇이 다를까?

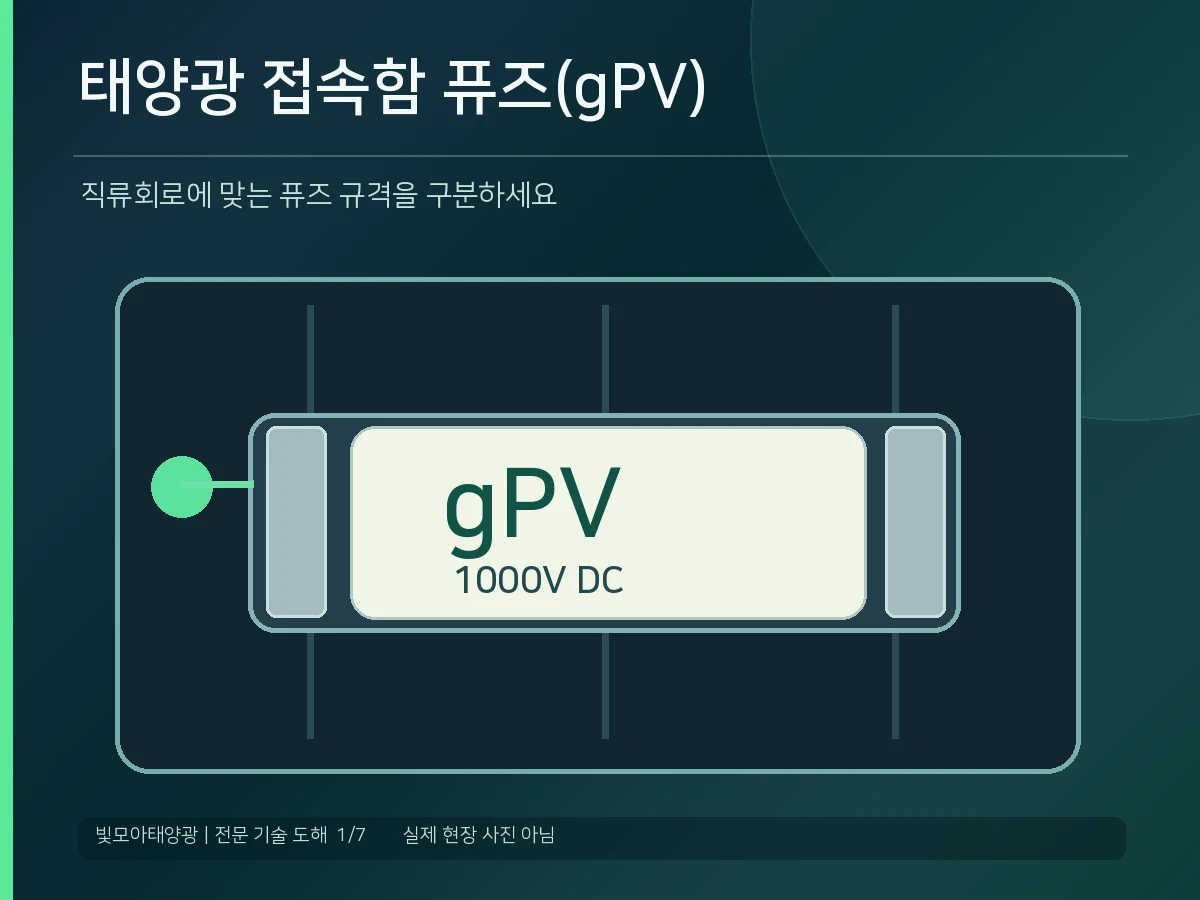

태양광 접속함 퓨즈는 모듈에서 인버터로 들어오는 직류(DC) 회로를 보호하는 부품입니다. 태양광 전용 퓨즈에는 통상 gPV라는 사용범주 표시가 있으며, 관련 제품 규격은 IEC 60269-6입니다.
교류는 전류가 주기적으로 0을 지나지만 직류는 그렇지 않아 아크 차단 조건이 까다롭습니다. 따라서 겉모양이 유사하더라도 교류 전용 유리관 퓨즈나 일반 퓨즈를 대체품으로 사용해서는 안 됩니다. 정격전압과 차단용량, 퓨즈홀더 적합성까지 확인해야 합니다.
2. 병렬 스트링이 많으면 역전류가 왜 문제일까?

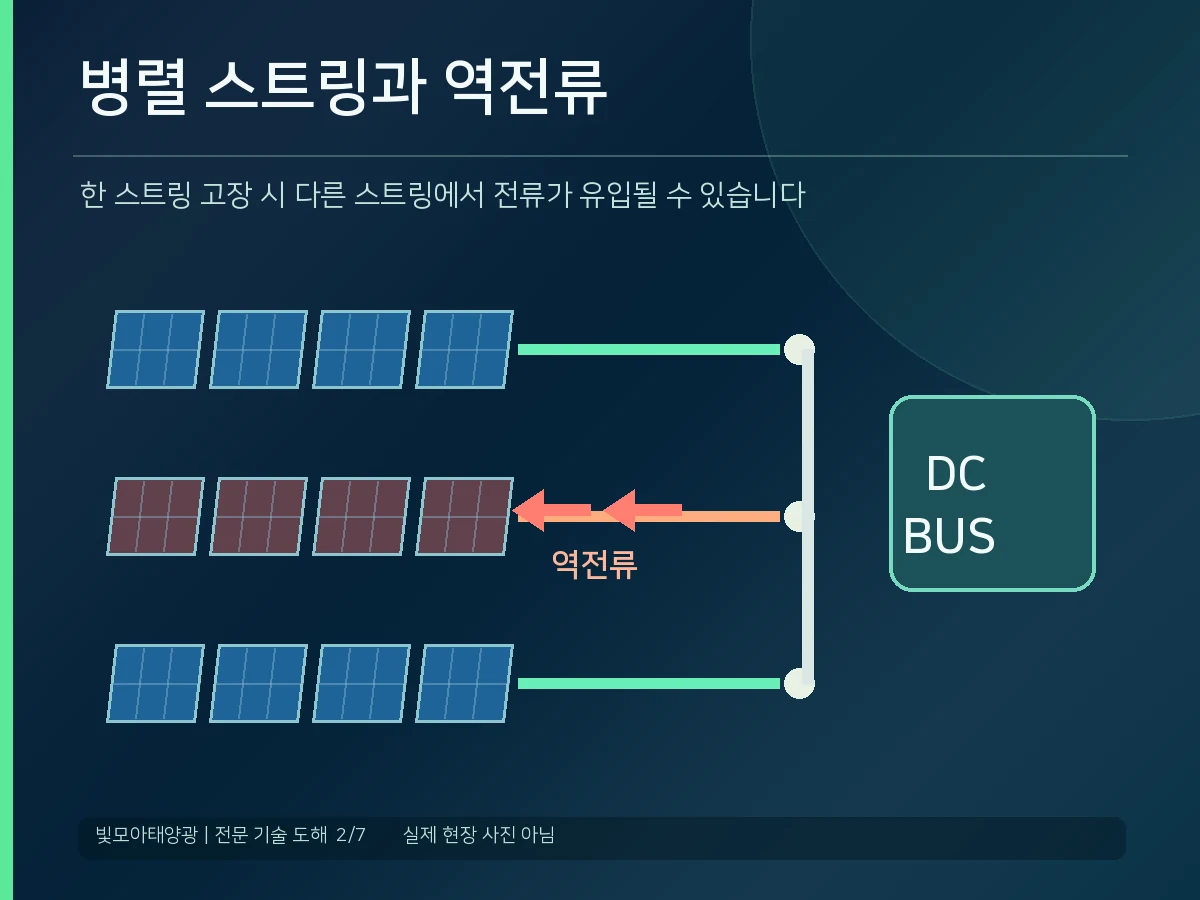

모듈을 직렬 연결한 한 줄을 스트링이라고 하며, 여러 스트링을 병렬로 묶어 접속함에 연결합니다. 한 스트링에 이상이 생기면 다른 정상 스트링들로부터 고장 스트링 방향으로 전류가 유입될 수 있습니다.
단순 검토 예로 각 스트링의 단락전류(Isc)가 14A이고 3개 스트링이 병렬이라면, 특정 고장조건에서 다른 두 스트링에서 유입되는 역전류의 검토 기준값은 2×14A=28A입니다. 이는 실제 고장전류 확정값이 아니라 보호 필요성을 판단하는 단순 계산입니다.
반드시 ‘3스트링 이상이면 모두 동일한 퓨즈’라는 식으로 판단해서는 안 됩니다. 보호 필요 여부는 병렬 수, 모듈 역전류 내량, 제조사 최대 직렬 퓨즈값, 케이블 허용전류와 회로 설계로 결정합니다.

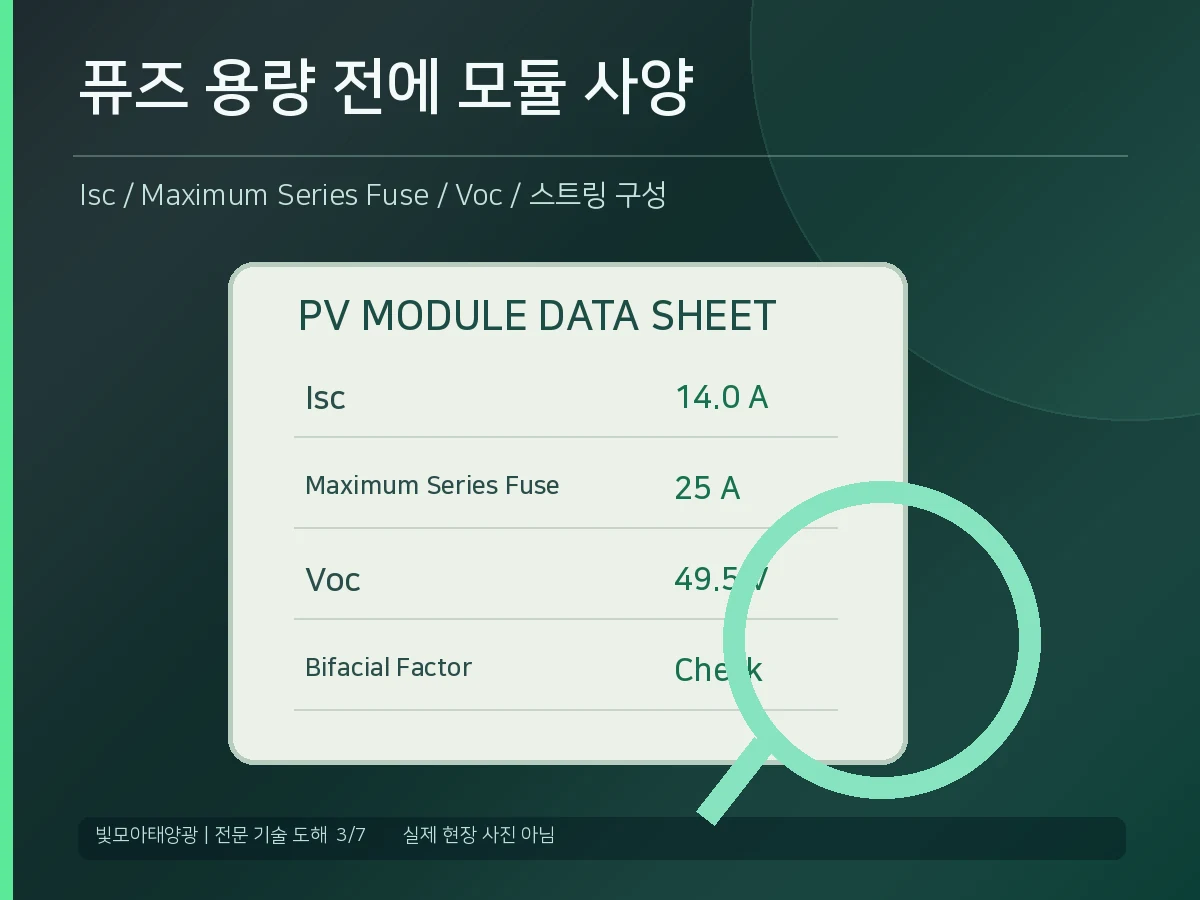

3. 퓨즈 교체 전에 확인할 모듈 데이터 4개
- Isc(단락전류): 모듈 데이터시트의 STC 기준값을 확인합니다. 직렬 연결로 전압은 합산되지만 스트링 전류를 모듈 장수만큼 곱하지는 않습니다.
- Maximum Series Fuse Rating: 모듈 제조사가 허용한 최대 직렬 퓨즈 정격을 확인합니다. 선택 퓨즈가 이 한계를 초과하면 안 됩니다.
- Voc 및 온도계수: 최저 외기온도에서 상승한 스트링 최대 개방전압을 계산해 DC 정격전압과 비교합니다.
- 스트링 구성·케이블: 병렬 스트링 수, 배선 규격·포설조건, 기존 퓨즈홀더와 제품 호환성을 점검합니다.
특히 양면형 모듈은 후면 발전 기여로 전류 조건이 달라질 수 있으므로 전면 STC 수치만 그대로 적용하지 말고 설계 보정 조건을 검토해야 합니다. 관련 설계 규격은 IEC 62548-1:2023+A1:2025에 안내되어 있습니다.
4. 태양광 접속함 퓨즈 용량 계산 예시: 14A라면?

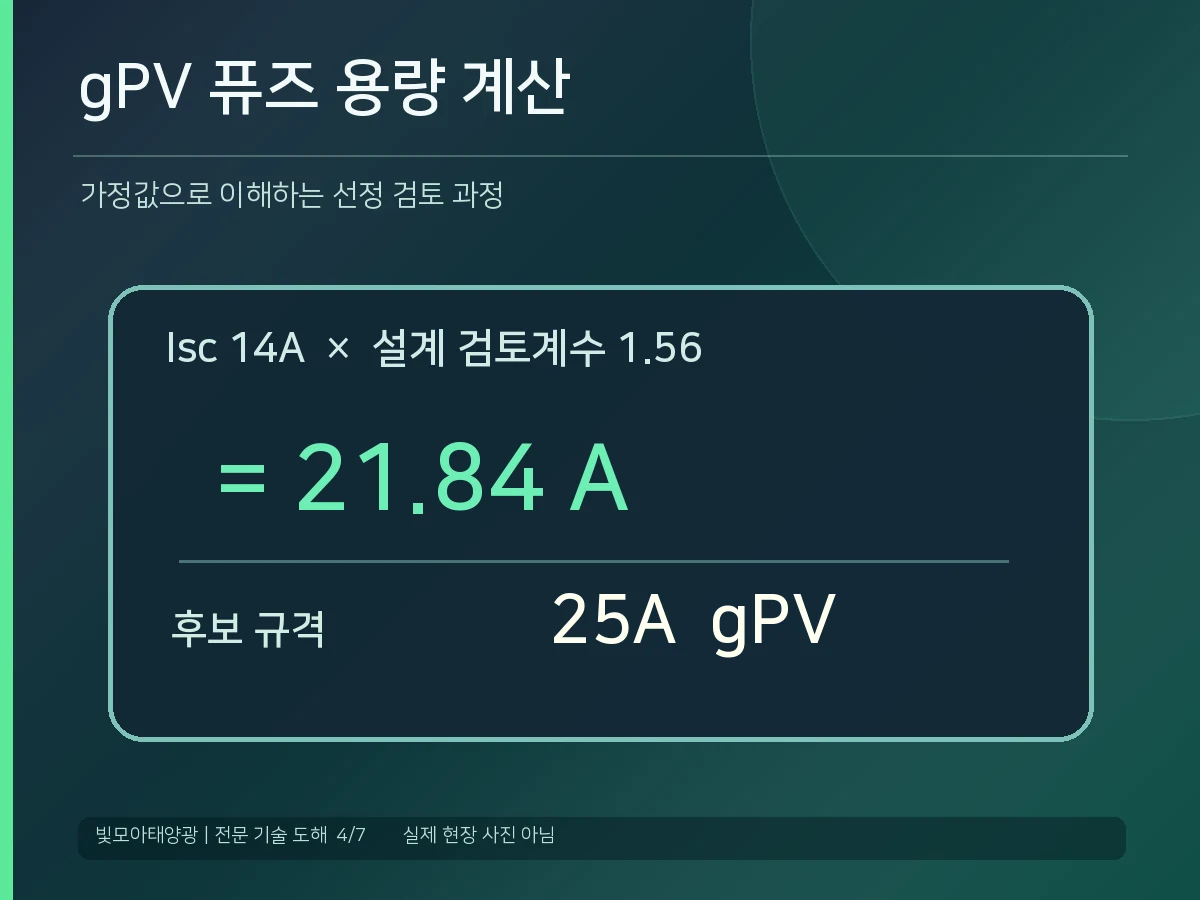

가상의 모듈 조건을 Isc 14A, 최대 직렬 퓨즈 정격 25A로 가정하겠습니다. Eaton의 태양광 퓨즈 기술자료가 소개하는 1.56배 설계 검토 방식으로 계산하면 14×1.56=21.84A입니다.
이 예시의 25A는 특정 가정에서 검토할 후보이지 모든 14A 모듈에 적용되는 정답은 아닙니다. 또한 1.56배는 제조사 가이드에서 사용하는 설계 검토 계수로, 모든 국가·모든 조건에 동일하게 의무 적용되는 단일 공식은 아닙니다. Eaton 태양광 gPV 퓨즈 제품자료와 Littelfuse 퓨즈 선정 가이드를 함께 참고할 수 있습니다.

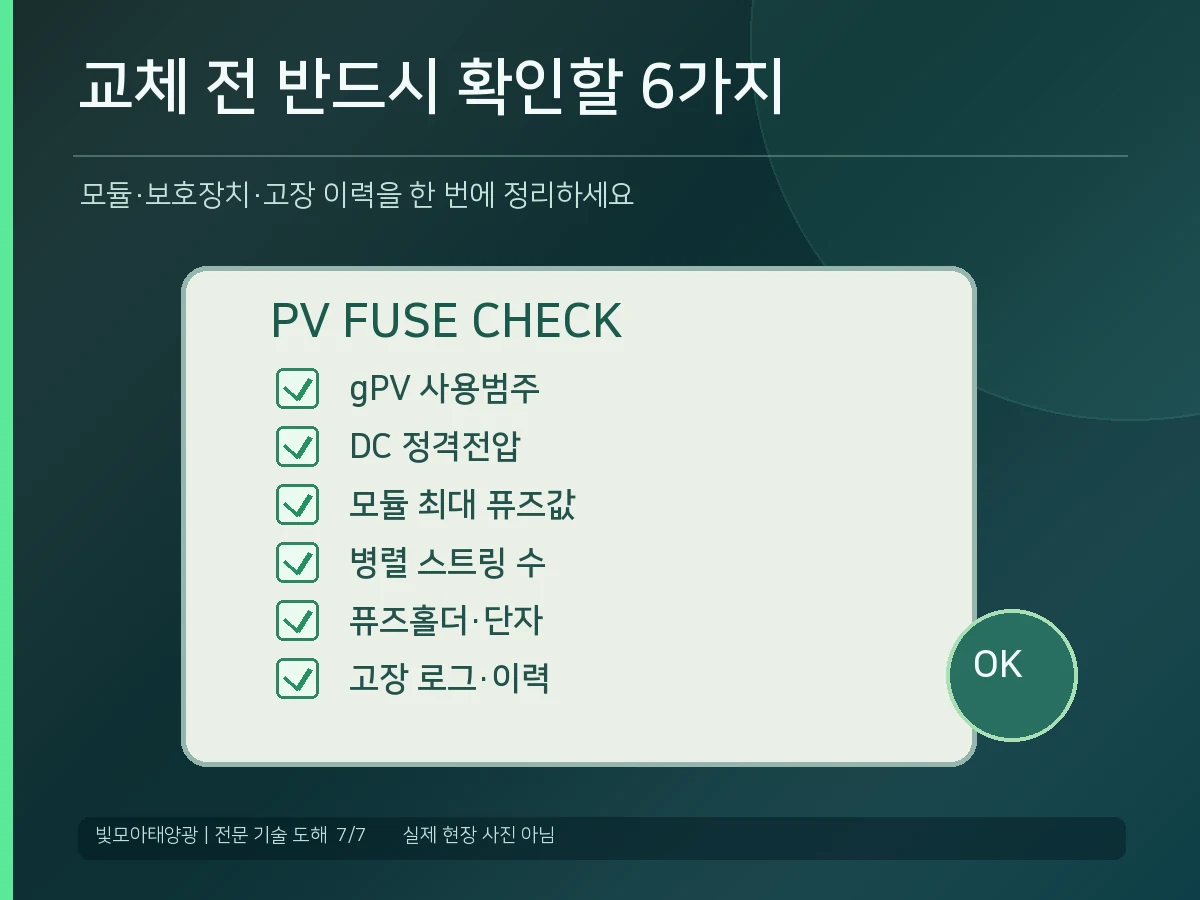

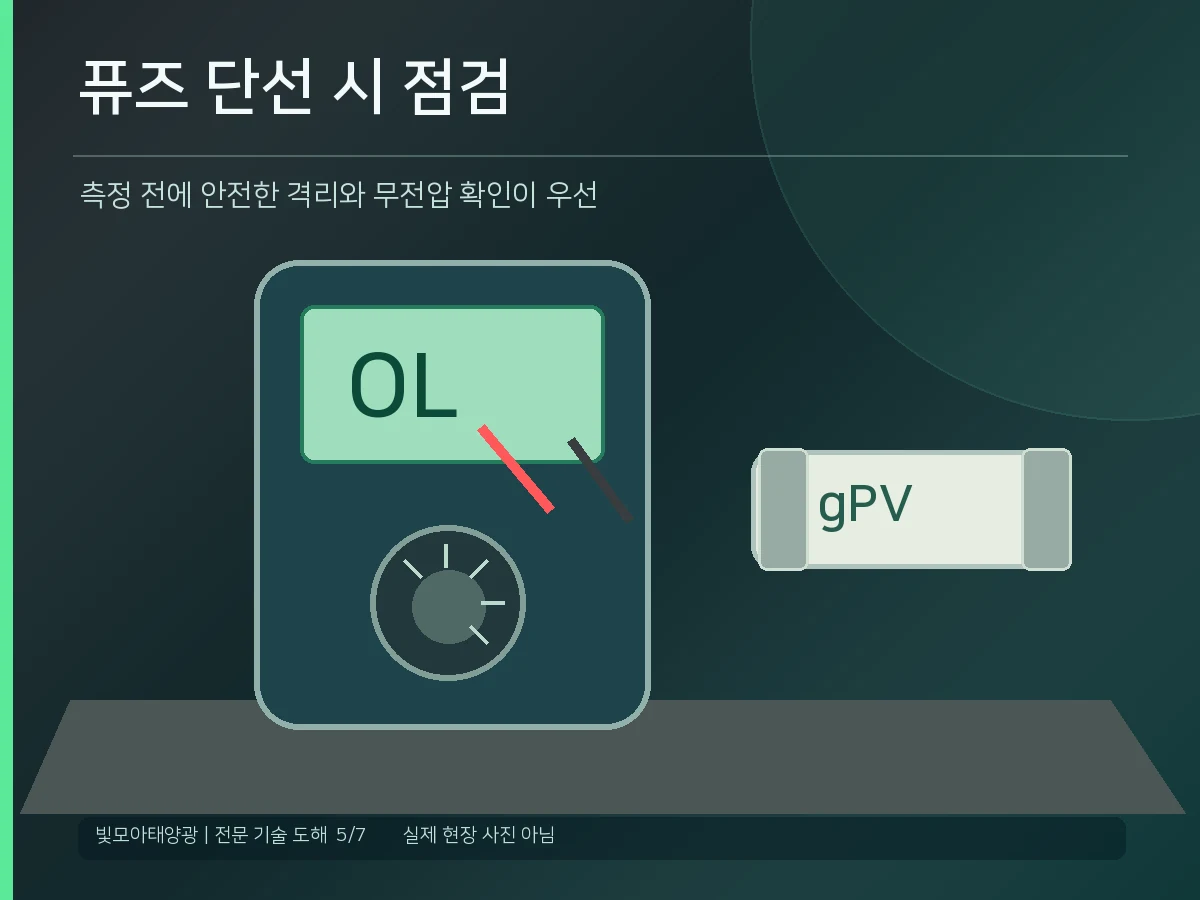

5. 퓨즈가 끊어졌을 때 확인할 6가지
- 고장 범위: 한 스트링만 발전하지 않는지, 전체 인버터 입력에 이상이 있는지 모니터링부터 비교합니다.
- 제품 표시: 퓨즈에 gPV와 정격전류·DC 정격전압이 표시되는지 확인합니다.
- 홀더 상태: 변색·열화·탄 흔적·접촉불량이 있는지 살펴봅니다.
- 회로 원인: 역극성, 지락, 케이블 손상, 커넥터 불량과 병렬 스트링 간 이상을 조사합니다.
- 전류 불균형: 안전한 시험 절차로 스트링 전류와 발전 데이터를 비교합니다.
- 교체 이력: 반복 단선 시 퓨즈만 계속 교체하지 말고 설계용량과 접속함 온도 환경을 재검토합니다.
접속함 내부 점검은 감전·아크 위험이 있으므로 전기안전관리자 또는 적격 기술자의 절연·무전압 확인 및 제조사 절차에 따라 진행해야 합니다. 발전 중 퓨즈를 임의로 뽑아 부하를 차단하거나 금속선으로 우회해서는 안 됩니다.
6. 반복 고장이라면 퓨즈 외 부품도 점검해야 합니다

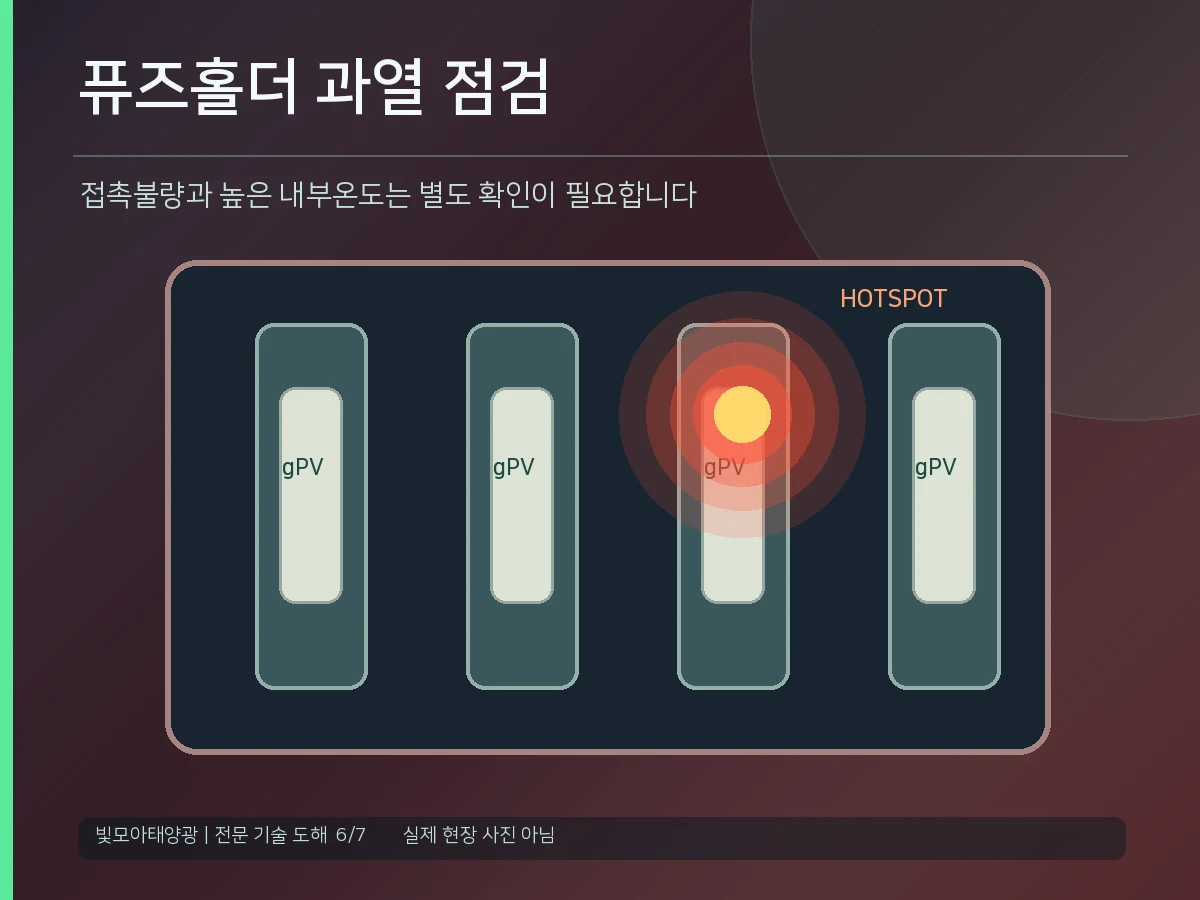

접촉저항이 증가한 퓨즈홀더나 느슨한 단자에서 국부 발열이 생길 수 있습니다. 퓨즈 자체가 정상 정격이어도 통풍이 부족하고 온도가 높은 접속함에서는 여유가 줄어들 수 있습니다. 제품 데이터시트의 주변온도별 허용전류와 규격을 확인해야 하는 이유입니다.
퓨즈 단선과 함께 DC 계통 이상이 의심된다면 태양광 SPD 설치 위치와 고장 확인, MC4 커넥터 과열 점검, I-V 커브 진단 방법도 함께 살펴볼 만합니다.
7. 교체 요청 전 준비할 자료와 FAQ
접속함 퓨즈를 무조건 크게 바꾸면 될까요?
안 됩니다. 퓨즈가 끊어진 원인을 먼저 확인하고 모듈의 최대 직렬 퓨즈 허용값, DC 정격전압, 케이블 및 보호협조를 모두 검토해야 합니다.
퓨즈가 없는데 발전이 정상이라면 괜찮을까요?
회로 구성과 보호장치 배치에 따라 다릅니다. 발전 여부만으로 안전성을 판단할 수 없으므로 설계도면과 제조사 자료로 보호 필요성을 확인해야 합니다.
계산 예시: 병렬 스트링이 늘면 역전류 검토가 필요한 이유
가정: 동일 모듈의 단락전류 Isc가 13A이고, 하나의 스트링에서 고장이 발생해 다른 정상 스트링의 전류가 영향을 줄 수 있다고 가정합니다. 아래는 개념 이해를 위한 상한 방향의 단순 합산이며 실제 사고전류나 퓨즈 정격을 확정하지 않습니다.
| 병렬 스트링 수 | 다른 정상 스트링 수 | 단순 합산 예시 |
|---|---|---|
| 2개 | 1개 | 13A (=13×1) |
| 3개 | 2개 | 26A (=13×2) |
| 4개 | 3개 | 39A (=13×3) |
주의: 실제 역전류는 회로 상태·일사량·모듈 특성에 따라 달라집니다. 모듈의 최대 직렬 퓨즈 정격(Maximum Series Fuse Rating), 제조사 자료, 해당 회로의 보호협조를 먼저 확인해야 하며, 위 계산값을 그대로 퓨즈 규격으로 채택해서는 안 됩니다.
현장 점검을 의뢰할 때 무엇을 보내면 좋을까요?
모듈 제조사·모델명, Isc와 최대 직렬 퓨즈값, 직렬·병렬 스트링 수, 접속함 퓨즈 표시사진, 인버터 오류로그 및 고장 발생 시점을 정리하면 원인 분석에 도움이 됩니다.
