태양광 서지보호기(SPD)는 낙뢰나 개폐 동작 등으로 발생하는 순간적인 과전압이 인버터와 전기설비로 전달될 때 그 영향을 줄이도록 설계된 보호장치입니다. 그런데 현장에서는 DC용과 AC용 제품을 혼동하거나, 설치는 되어 있어도 상태표시창과 접지 배선을 확인하지 않는 경우가 있습니다.
SPD는 설치만 했다고 모든 낙뢰 피해를 막는 장치가 아닙니다. 전압 정격·서지 등급·배선 길이·접지와 등전위본딩·분리기 구성이 함께 맞아야 보호 효과를 기대할 수 있습니다. 발전소 운영자가 확인할 핵심을 6가지로 정리합니다.
① 태양광 DC용 SPD와 AC용 SPD를 구분 ② 회로의 최대전압과 제품 정격 비교 ③ 낙뢰 조건에 맞는 Type 1·2 선정 ④ 인버터·접속함·배전반 설치 위치 확인 ⑤ 접지·분리기·배선 점검 ⑥ 표시창과 점검기록 관리
1. 태양광 서지보호기(SPD)는 무슨 일을 할까?

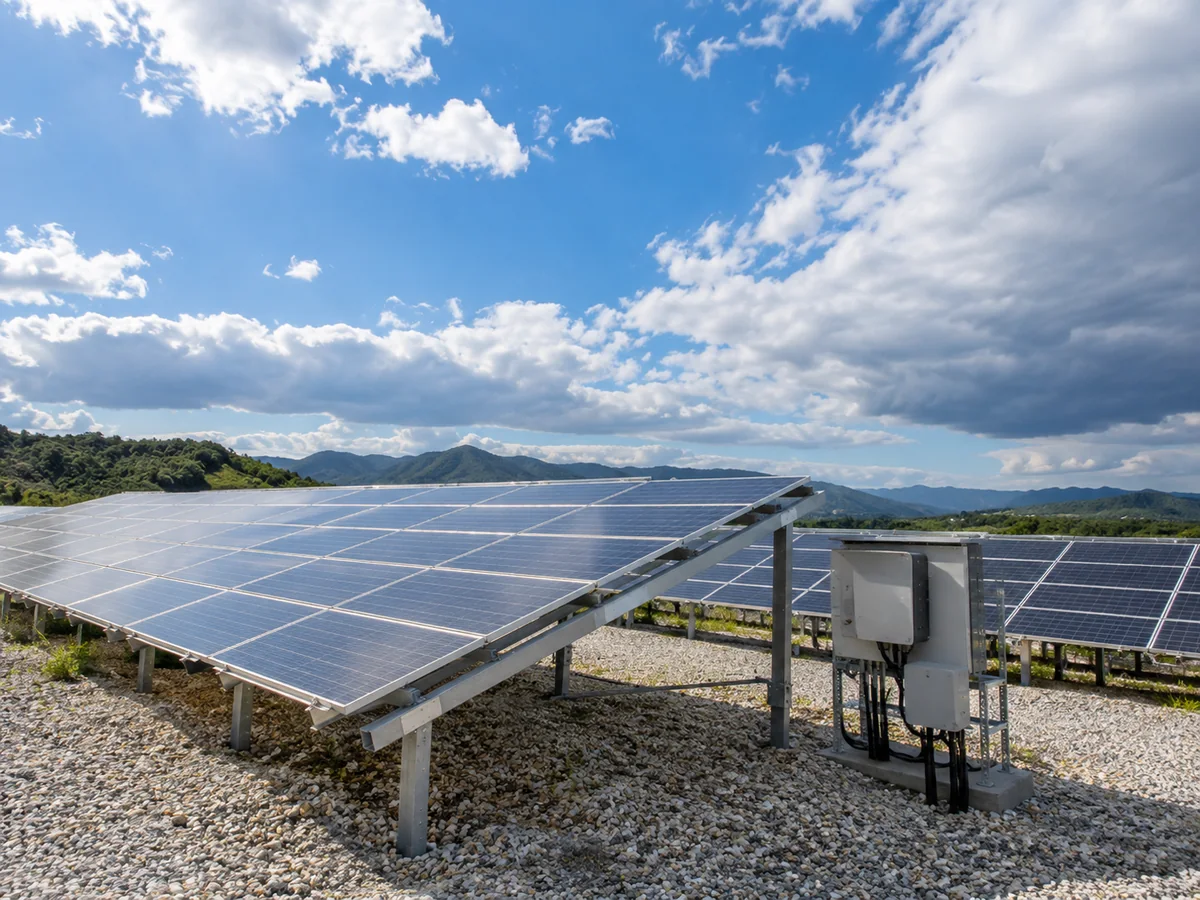

서지(Surge)는 매우 짧은 시간 발생하는 과도 과전압·과도 과전류를 말합니다. SPD는 이런 순간적인 전압을 제한하고 서지전류가 적절한 경로로 흐르도록 돕습니다. 태양광 발전소에서는 모듈과 접속함 사이의 DC 선로, 인버터 AC 출력선, 배전반, 통신선 등이 검토 대상입니다.
중요한 점은 SPD와 피뢰침은 역할이 다르다는 것입니다. 피뢰설비는 낙뢰전류의 경로를 관리하고, SPD는 전기회로에 유입되는 과도전압에 대응합니다. 정상적인 접지·등전위본딩과 조합해 설계해야 합니다. 지속적인 계통전압 상승이나 인버터 자체 고장을 SPD 하나로 해결할 수는 없습니다.
2. 태양광 DC용 SPD와 AC용 SPD 차이

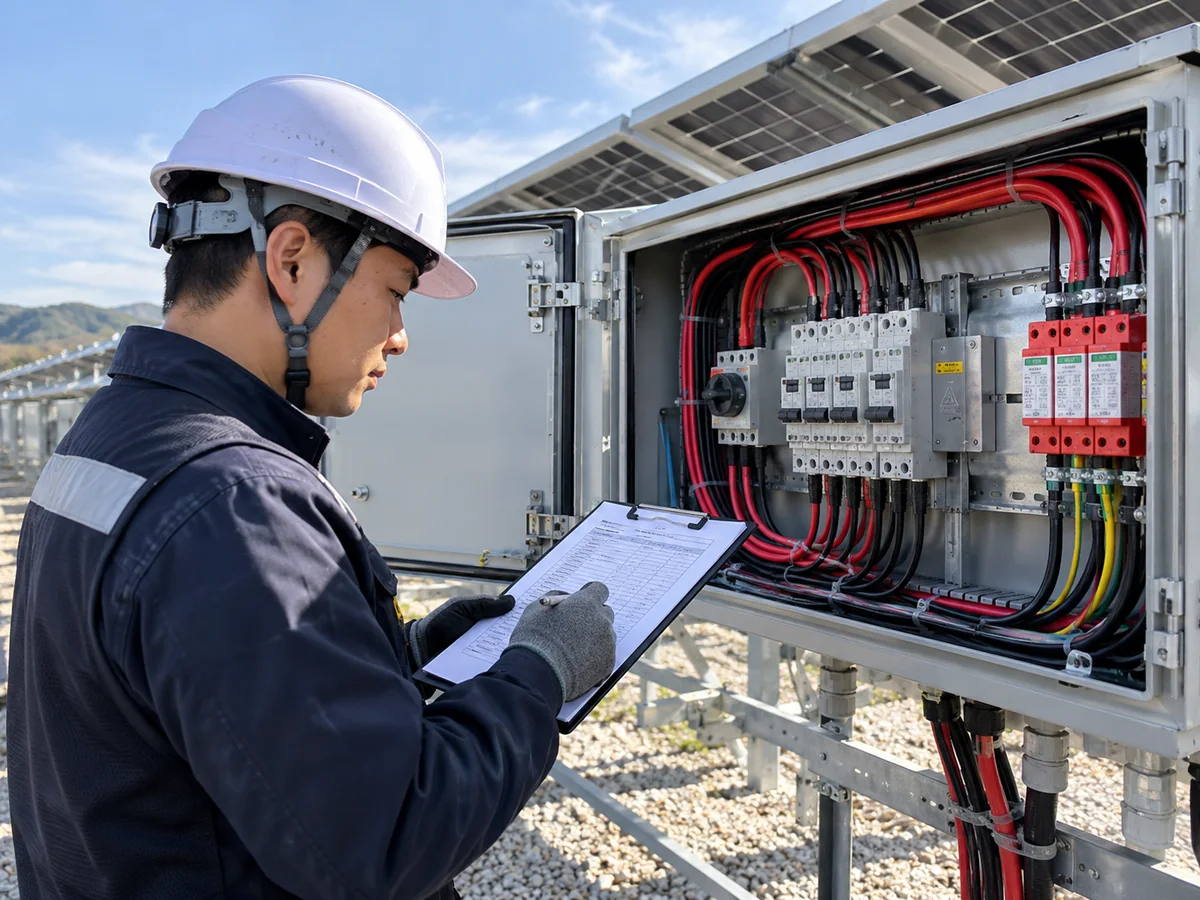

태양광 DC용 SPD는 모듈 스트링에서 인버터 DC 입력까지의 직류 회로에 사용합니다. 태양광용 장치의 요구·시험 기준은 IEC 61643-31에서 확인할 수 있습니다. 반면 일반 저압 AC 배전계통용 SPD는 교류 전로에 적용합니다.
| 구분 | DC용 | AC용 |
|---|---|---|
| 주요 위치 | 접속함·인버터 DC측 | 인버터 AC측·배전반 |
| 확인 정격 | Ucpv 등 직류 정격 | Uc 등 계통 정격 |
| 선정 기준 | PV 전용 적합성 | 계통 구성·전압 |
DC용 SPD를 일반 AC용 제품으로 대체해서는 안 됩니다. 제품명이 비슷해도 직류 소호 특성, 정격전압, 단락전류 조건 등이 다를 수 있어 제조사 데이터시트로 확인해야 합니다.
3. SPD 설치 위치는 인버터 근처면 충분할까?

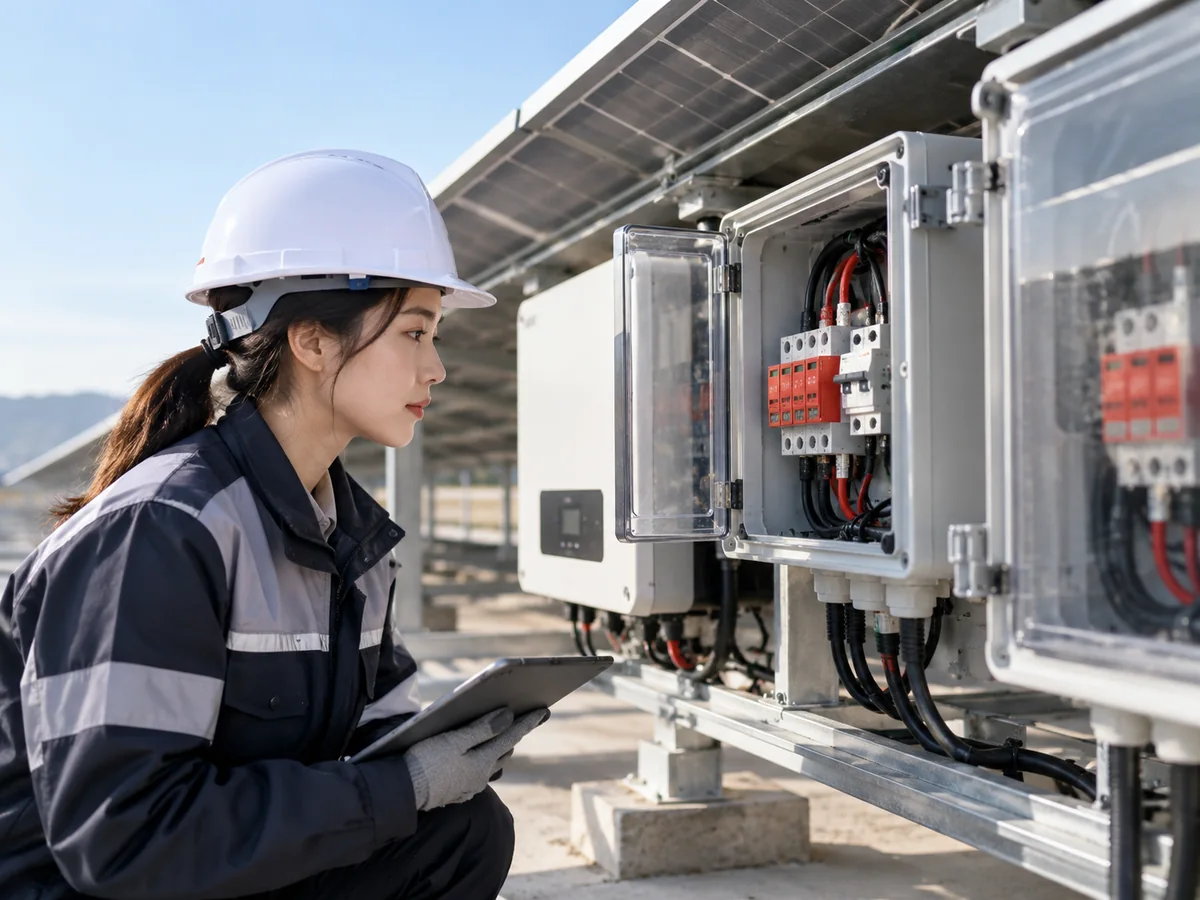

태양광 서지보호기의 대표적인 설치 위치는 모듈 측 접속함·인버터 DC 입력 측·인버터 AC 출력 측·주배전반입니다. 모든 지점에 무조건 같은 수량을 설치하는 방식이 아니라 선로 길이, 외부 피뢰설비 유무, 이격거리, 보호하려는 기기의 위치를 함께 검토합니다.
Phoenix Contact의 태양광 SPD 설치 안내는 인버터와 기존 보호장치 사이 케이블 길이가 약 10m 이상인 경우 추가 보호장치 위치를 검토하도록 설명합니다. 10m는 모든 국내 현장에 일률적으로 적용하는 법정 면제 기준이 아니며, 해당 설계 지침의 예시 조건입니다.
또한 외부 피뢰설비가 있고 안전이격거리를 확보하지 못하면 Type 1 또는 복합형을 요구하는 설계 사례가 있습니다. Type 2가 항상 충분하다거나 Type 1이 언제나 필수라고 단정해서는 안 됩니다.
4. 태양광 서지보호기 고장 전 체크리스트 6가지
① DC·AC 구분과 제품 인증
명판에서 적용 회로와 규격을 먼저 확인합니다. PV 전용 직류 제품인지, AC 배전용 제품인지 구분하고, 제조사 설명서와 정격을 대조합니다.
② 최대 연속사용전압 Ucpv·Uc
직류에서는 최저 예상 온도 조건을 반영한 스트링 최대 개방전압과 SPD의 Ucpv를 비교합니다. 교류에서는 전원계통의 정상 운전전압, 접지방식과 Uc를 확인합니다. 여기에 전압보호레벨(Up)이 보호 대상 기기의 내전압과 조화를 이루는지도 중요합니다.
③ Type 1·Type 2와 방전성능
낙뢰전류 유입 가능성, 외부 피뢰설비와 이격거리, 보호구역을 따져 등급을 선택합니다. Type 1·2는 단순히 숫자가 클수록 좋은 순위가 아니라 서로 다른 시험·사용 조건의 구분입니다.
④ 접속함·인버터·배전반의 위치
SPD에서 보호하려는 기기까지의 배선 길이와 실제 케이블 경로를 확인합니다. 기기와 멀리 떨어진 SPD 하나만으로 충분하다고 가정하지 않아야 합니다.

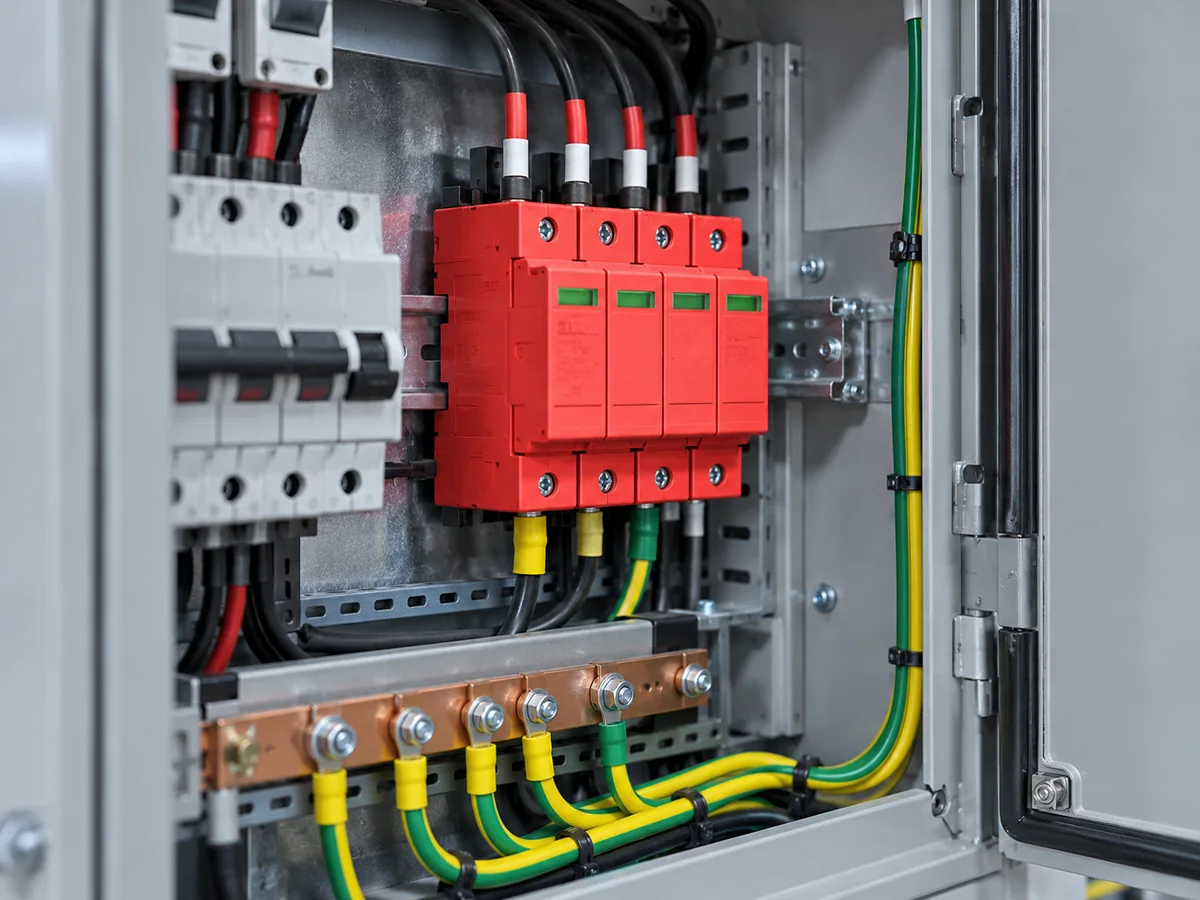

⑤ 접지·연결도체·분리기
접지선과 보호도체의 결선, 등전위본딩, 배선 경로를 점검합니다. SPD 자체의 내부 분리기 또는 제조사가 지정한 외부 보호장치가 적절한지도 확인해야 합니다. 대한전기협회 KEC 153.1.4 관련 답변은 KS C IEC 61643-11 및 선정·적용 지침을 참고하도록 안내합니다.

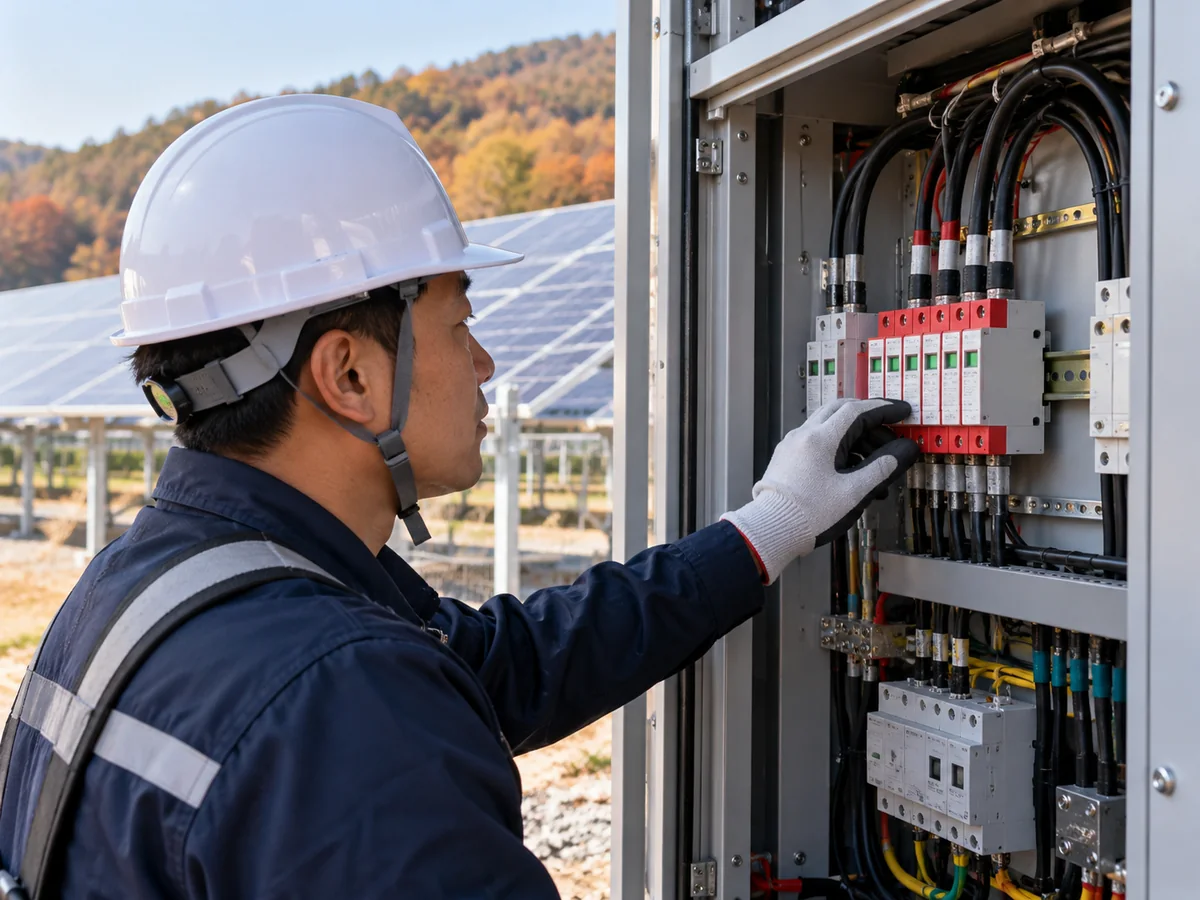

⑥ 상태표시창·원격접점·교체 이력
제품의 상태표시창이 정상인지 점검하고, 불량 상태표시 또는 알람이 발생하면 해당 제조사의 교체 절차를 따릅니다. 녹색·적색 등 표시 의미는 제조사마다 다를 수 있으므로 색상만으로 일반화하지 않습니다. 낙뢰 이후에는 점검일과 조치 결과를 기록하는 편이 좋습니다.
5. 스트링 전압 계산으로 보는 선택 오류
예를 들어 모듈 18장이 직렬이고 모듈 1장의 표준시험조건 개방전압이 50V라면 단순 합계는 18 × 50 = 900V입니다. 여기서 저온에 따른 개방전압 상승을 설명하기 위해 가상의 보정계수 1.10을 적용하면 900 × 1.10 = 990V가 됩니다.
이 예시에서 Ucpv가 900V인 SPD라면 최대 예상전압 990V보다 낮아 적절하지 않습니다. 다만 실제 선정은 모듈 데이터시트 온도계수·현장 최저온도·인버터 입력 허용전압·배선과 보호장치 정격을 함께 검증해야 합니다. SPD 정격만 높인다고 스트링 설계 오류가 해결되는 것은 아닙니다.

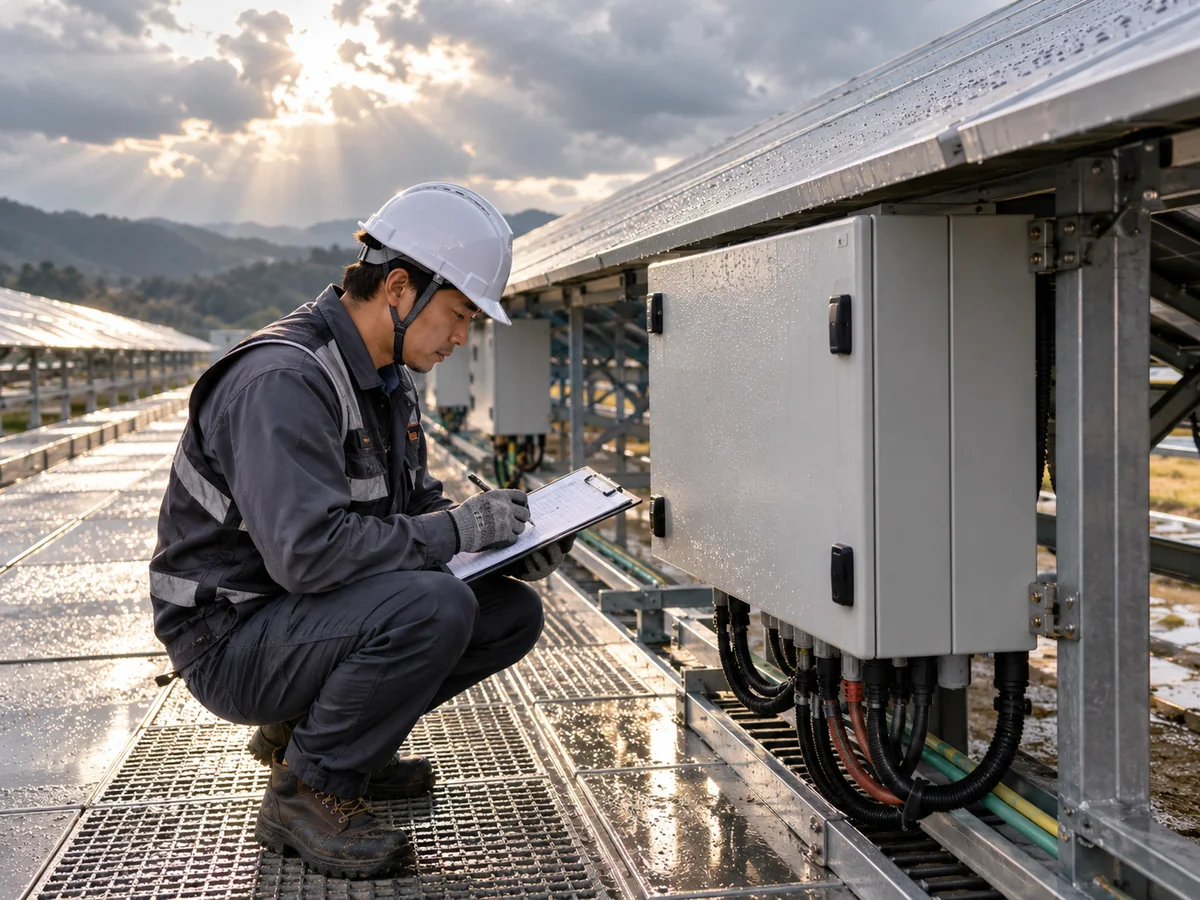

6. 낙뢰·폭우 이후에는 무엇부터 점검할까?
낙뢰 후 태양광 서지보호기 이상이 의심되거나 발전량 저하, 통신 끊김, 인버터 알람이 발생했다면 먼저 원격 모니터링과 경보 이력을 보존하고, 외부에서 확인 가능한 함체 손상·침수 흔적·SPD 상태표시를 점검합니다. 필요하면 전문 전기기술자가 안전조치 후 내부 결선과 보호장치 상태를 검사해야 합니다.
주의: 햇빛이 비치는 동안에는 DC 차단기를 내렸더라도 모듈 측 선로에 전압이 남을 수 있습니다. 일반 운영자가 전기함을 임의로 열거나 SPD 카트리지를 활선 상태에서 교환해서는 안 됩니다. 임의 계측이나 접지 해체 대신 자격 있는 작업자의 절차를 따르세요.
인버터가 비 온 뒤 정지한다면 SPD 문제와 별개로 인버터 절연저항(RISO) 오류 원인도 확인할 필요가 있습니다. 케이블 접속부 과열은 MC4 커넥터 점검 방법, 고장 수리비는 인버터 교체비용 안내를 참고하세요.
7. 자주 묻는 질문(FAQ)
SPD를 설치하면 낙뢰로 인한 인버터 고장을 완전히 막을 수 있나요?
아닙니다. SPD는 과도전압 위험을 줄이는 구성요소이며, 직격뢰 조건·피뢰설비·접지·배선·보호 대상 기기에 따라 결과가 달라질 수 있습니다.
인버터에 SPD가 내장돼 있다면 외부 설치가 필요 없나요?
인버터에 내장된 태양광 서지보호기의 DC·AC 보호범위와 Type 등급, 선로 길이, 적용 기준을 확인해야 합니다. 내장 여부만으로 외부 SPD의 불필요성을 단정할 수 없습니다.
SPD 교체주기는 3년 또는 5년으로 정해져 있나요?
모든 SPD에 공통 적용되는 단일 교체주기는 없습니다. 제조사 권장사항, 상태표시·진단기능, 반복 서지 노출, 유지관리 기록에 따라 판단해야 합니다.
태양광 서지보호기(SPD)는 가격보다 회로 적합성·정격·위치·접지와 상태관리가 핵심입니다. 새로 설치하거나 기존 발전소를 인수한다면 전기설계도면과 제품 명판, 점검기록을 함께 확인해야 합니다.
참고: IEC 60364-7-712:2025 태양광 전기설비, IEC 61643-31 PV DC SPD, Phoenix Contact PV 서지보호 가이드, 대한전기협회 KEC 질의회신. 이 글은 일반적인 정보 제공용으로 개별 현장의 설계·안전검사 판단을 대체하지 않습니다. 본문의 이미지는 AI로 연출한 예시 이미지입니다.
