태양광 인버터 클리핑은 모듈이 만들어낼 수 있는 전력보다 인버터가 교류(AC)로 내보낼 수 있는 출력 한도가 낮을 때 발생하는 출력 제한 현상입니다. 발전소 설계를 보다 보면 “100kW 인버터에 모듈 120kW를 연결하면 20kW가 매일 버려지는 것 아닌가?”라는 질문이 생깁니다.
결론부터 말하면 20kW는 설비의 명판 용량 차이일 뿐, 매시간 20kW가 손실된다는 뜻이 아닙니다. 실제 클리핑은 일사량, 모듈 온도, 인버터 효율, 입력 제한, 운전 조건에 따라 달라집니다.
모듈 120kWdc ÷ 인버터 100kWac = DC/AC 용량비 1.20. 출력이 한도에 도달하는 시간에는 클리핑이 생길 수 있지만, 그 외 시간에는 큰 모듈 용량이 발전량 확보에 도움이 될 수도 있습니다.
1. 태양광 인버터 클리핑은 왜 생길까?

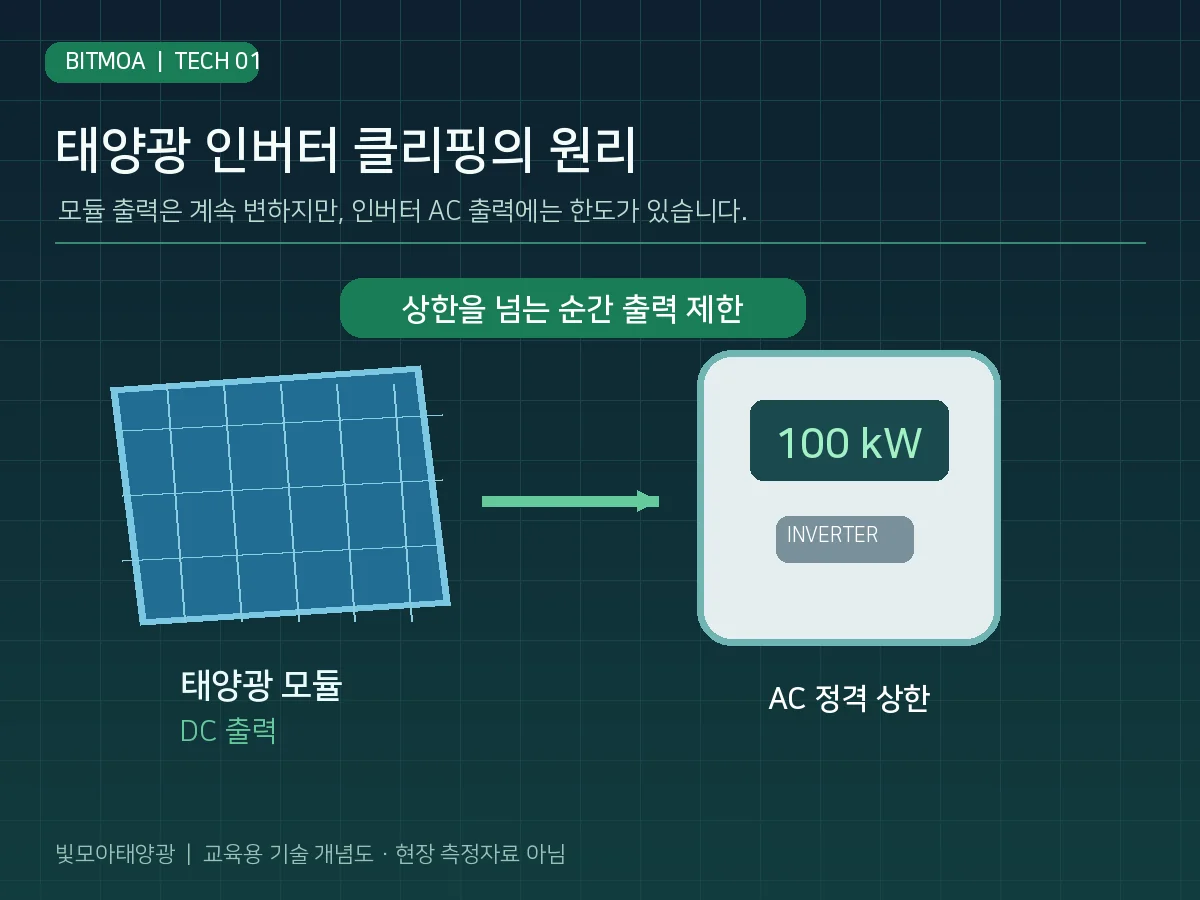

태양광 모듈은 직류 전기를 생산하고 인버터는 이를 교류로 변환합니다. 모듈의 정격출력은 일반적으로 표준시험조건(STC)에서 측정한 값이며, 현장에서는 일사량과 셀 온도 등이 계속 바뀝니다.
반면 인버터에는 정격 AC 출력이 있습니다. 예상 교류 출력이 이 한도를 넘는 순간 인버터는 출력을 제한할 수 있는데, 이것이 인버터 출력 클리핑입니다. 하루 발전 그래프의 꼭대기가 평평하게 나타나는 일이 대표적인 징후입니다.
2. 모듈 120kW·인버터 100kW, 용량비는 1.20

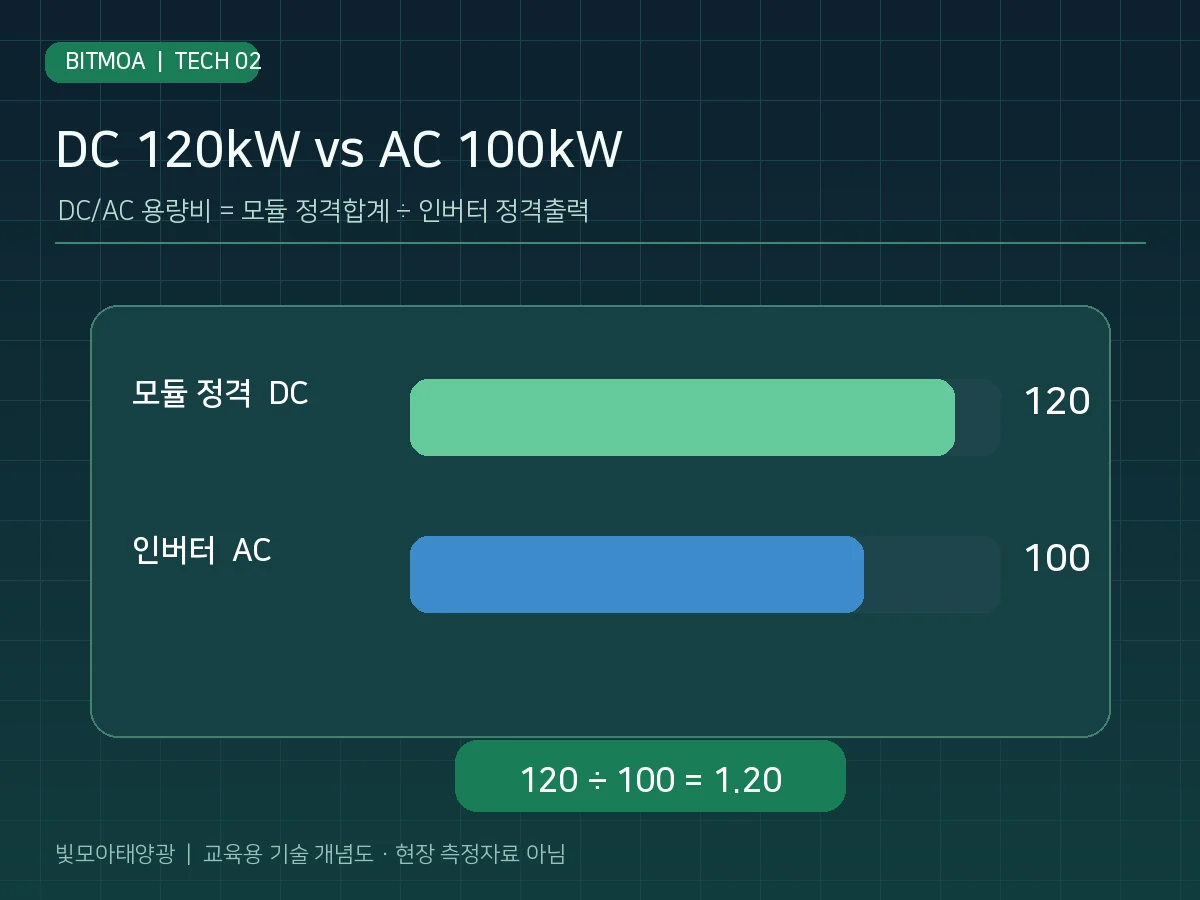

태양광 인버터 클리핑을 이해하려면 먼저 서로 다른 두 용량을 구분해야 합니다.
| 항목 | 가정 수치 | 뜻 |
|---|---|---|
| 모듈 정격합계 | 120kWdc | STC 기준 직류 용량 |
| 인버터 정격출력 | 100kWac | 교류 출력 기준 |
| DC/AC 용량비 | 1.20 | 120 ÷ 100 |
이 비율은 흔히 DC 오버사이징 비율로 설명합니다. 미국 국립연구기관의 PVWatts V8 공식 설명서에도 DC/AC 용량비 입력항목이 있으며 기본값은 1.2입니다. 시뮬레이션 기본값이 모든 현장의 적정 설계값이나 국내 허가기준을 뜻하는 것은 아닙니다.
3. 태양광 인버터 클리핑 손실은 어떻게 계산할까?

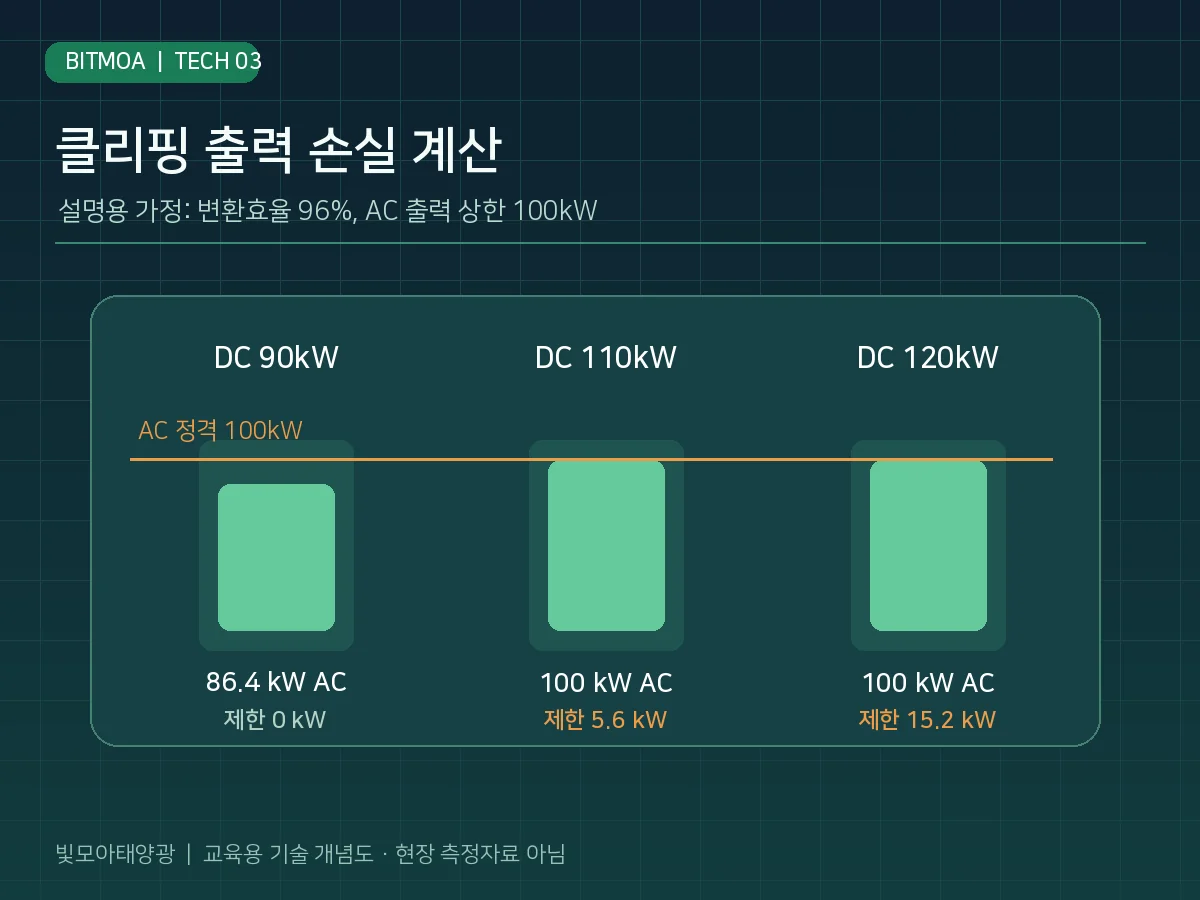

설명용으로 인버터 변환효율을 일정하게 96%, 정격 AC 출력 한도를 100kW로 가정하겠습니다. 다른 전기손실, 계통 출력제어, 온도 디레이팅은 제외한 단순 계산입니다.
| 그 순간의 DC 출력 | 제한 전 AC 추정 | 실제 AC 한도 | 클리핑 추정 |
|---|---|---|---|
| 90kW | 86.4kW | 86.4kW | 0kW |
| 110kW | 105.6kW | 100kW | 5.6kW |
| 120kW | 115.2kW | 100kW | 15.2kW |
110kW가 정확히 1시간 유지됐다면 클리핑으로 제한된 에너지는 이 예에서 약 5.6kWh입니다. 5.6kW는 순간적인 출력, 5.6kWh는 한 시간 동안 누적된 전력량입니다. 태양광 인버터 클리핑에 따른 실제 연간 손실은 시간대별 기상자료로 계산해야 합니다.
4. 클리핑이 있는데도 모듈을 더 설치하는 이유

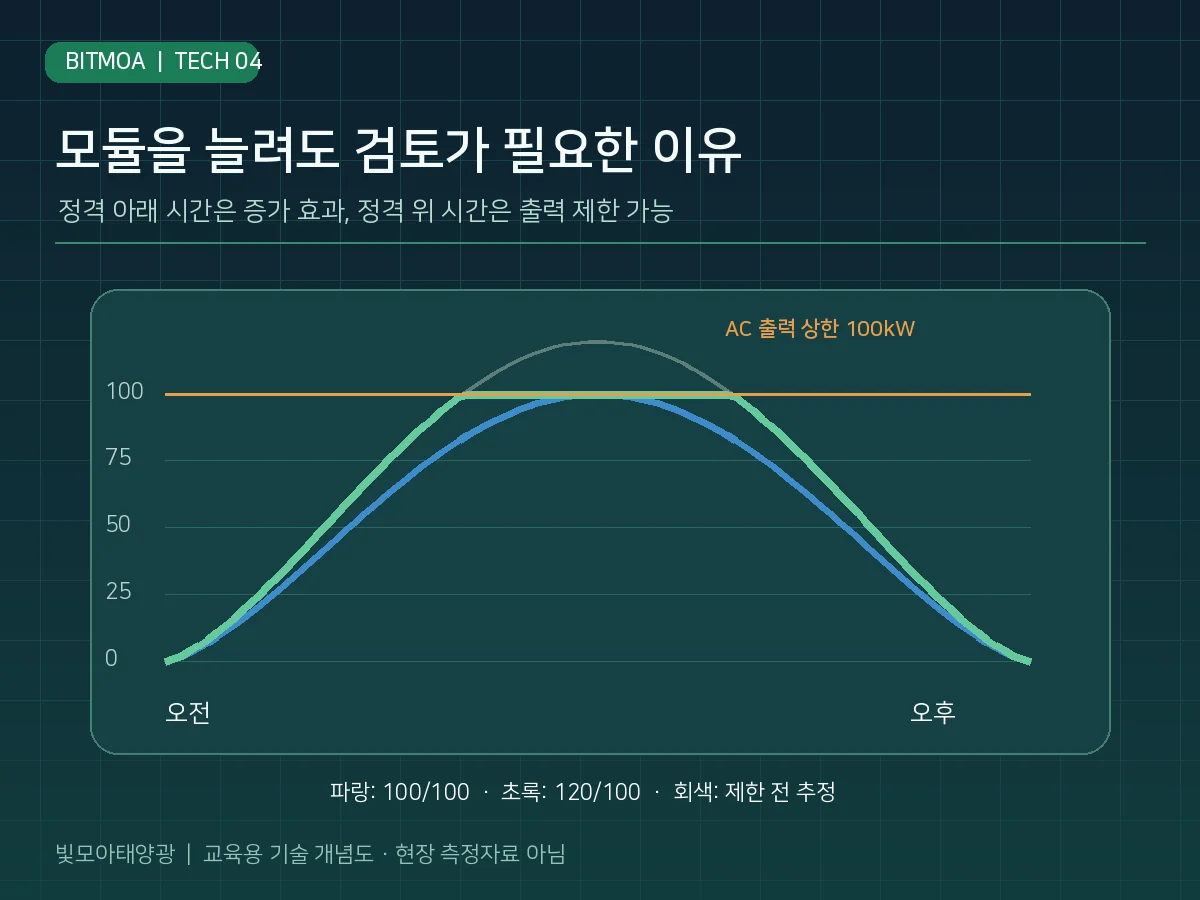

하루 대부분의 시간에는 모듈이 STC 정격출력을 내지 못합니다. 구름, 아침·저녁의 낮은 일사량, 높은 셀 온도 등이 영향을 주기 때문입니다. 따라서 모듈 용량을 조금 늘리면 인버터 출력 상한에 도달하지 않는 시간대의 발전량이 증가할 수 있습니다.
반대로 맑고 서늘한 날에는 정오 전후 태양광 인버터 클리핑이 커질 수 있습니다. 설계자는 추가 모듈 설치비로 얻는 연간 발전량 증가분과 클리핑으로 잃는 발전량을 함께 비교해야 합니다. “클리핑이 생기면 무조건 잘못된 설계”도, “모듈을 늘릴수록 무조건 유리하다”도 모두 부정확합니다.
발전량 추정의 기초는 100kW 태양광 발전량 계산방법 글과 함께 살펴보면 이해하기 쉽습니다.

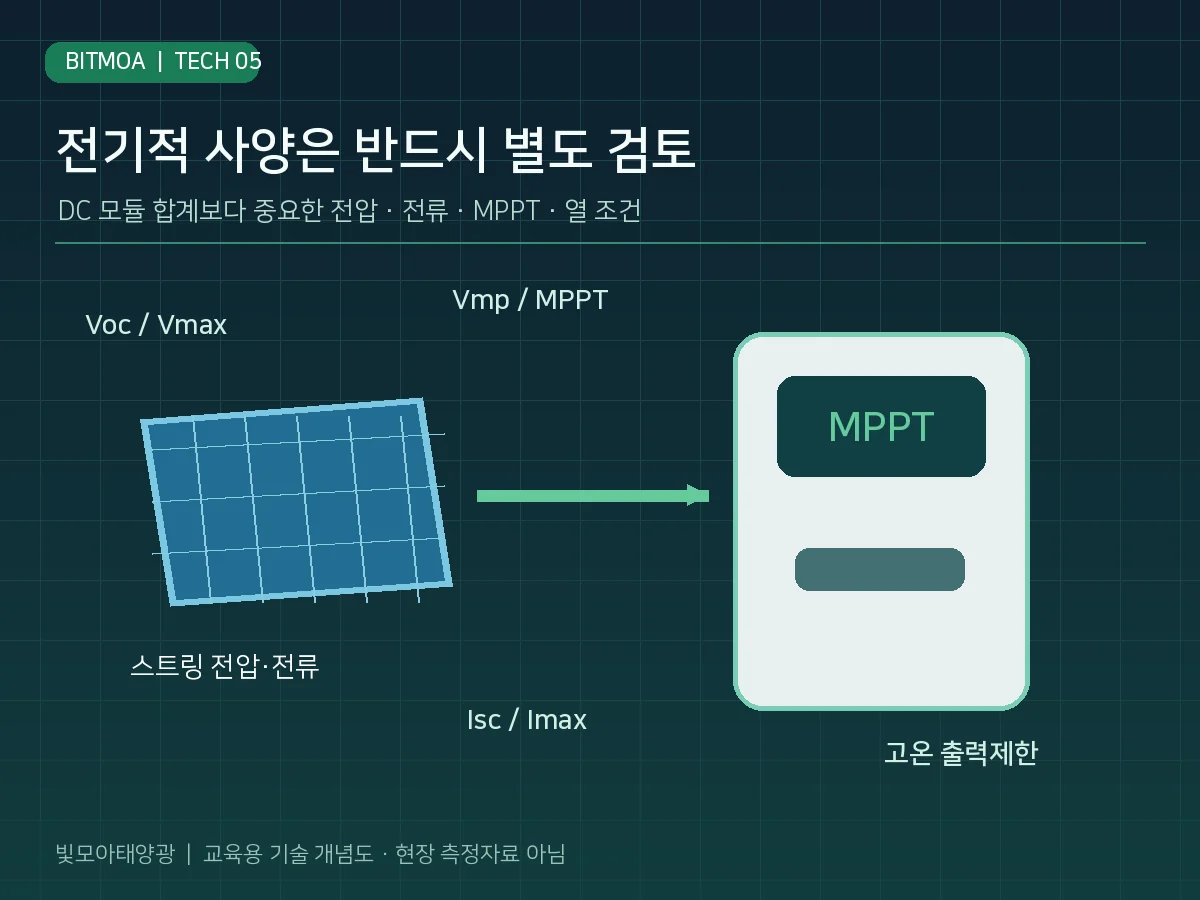

5. 인버터 선정 시 반드시 확인할 전기적 조건 4가지
① 최대 입력전압과 저온 시 개방전압
직렬 모듈의 개방전압(Voc)은 기온이 낮아지면 상승할 수 있습니다. 최저 설계온도에서 계산한 스트링 개방전압이 인버터 최대 허용 DC 전압을 넘지 않아야 합니다.
② MPPT 운전전압 범위
스트링의 최대전력점 전압(Vmp)이 계절과 온도에 따라 달라져도 MPPT 운전 범위를 충족하는지 확인해야 합니다.
③ MPPT별 최대 입력전류와 단락전류
고출력·고전류 모듈은 MPPT 및 입력단자별 허용전류, 단락전류 기준을 따로 검토해야 합니다. 전체 모듈 kW 합계가 맞는다고 입력전류 조건까지 충족하는 것은 아닙니다.
④ 제조사 허용 DC 용량과 출력 디레이팅
태양광 인버터 클리핑을 고려한 설계에서는 데이터시트의 최대 권장 DC 용량, 과전류 보호, 고온 출력 제한, 계통 조건을 함께 확인합니다. 기존 설비에 다른 규격의 모듈을 넣을 경우에는 태양광 모듈 교체 시 전압·전류·스트링 확인방법을 참고하세요. 자세한 클리핑 모델은 SAM 인버터 공식 기술문서에서 확인할 수 있습니다.
6. 태양광 인버터 클리핑, 발전 그래프만으로 판단할 수 있을까?

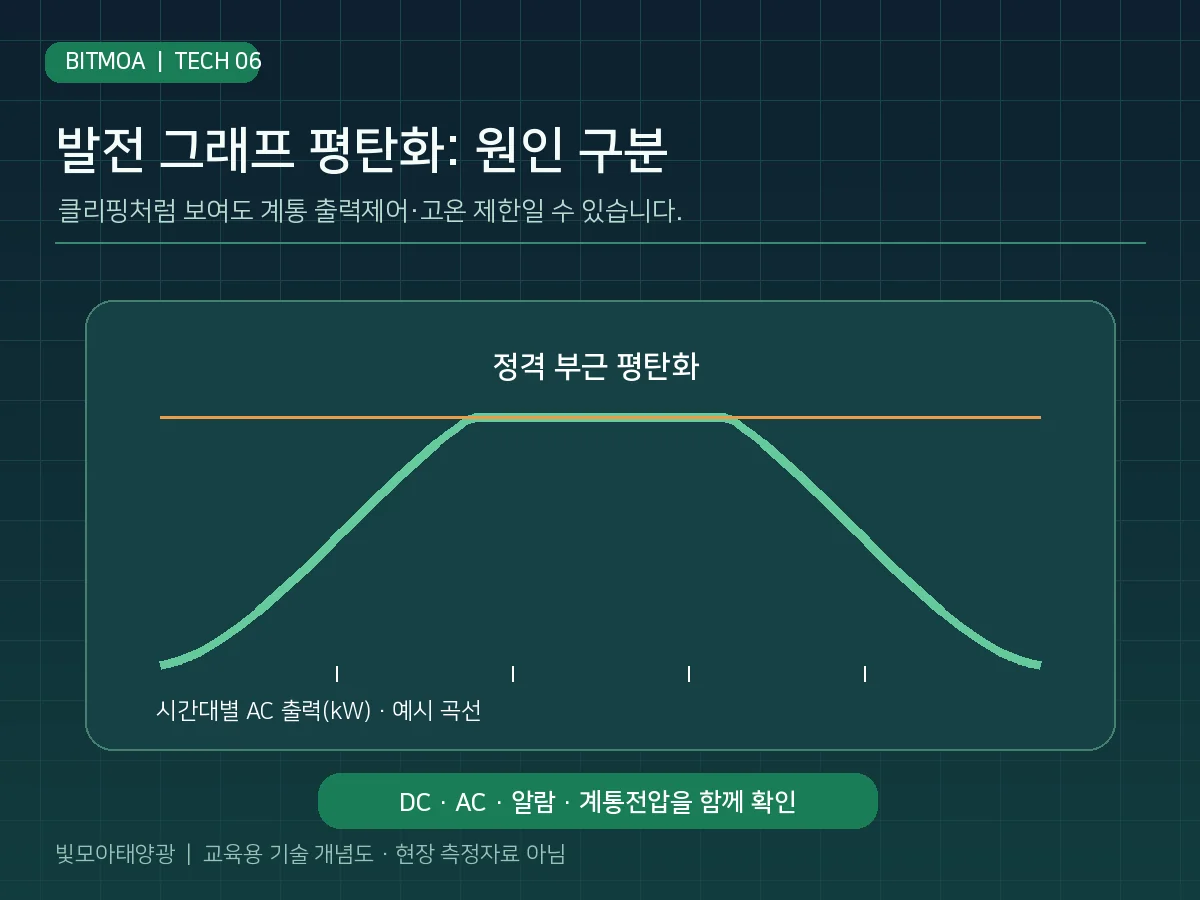

정오 전후 AC 출력이 인버터 정격 부근에서 일정한 형태라면 클리핑을 의심할 수 있습니다. 다만 출력제어 명령, 계통전압 이상, 인버터 온도 제한, 통신 데이터 누락도 비슷한 그래프를 만들 수 있습니다.
점검할 때는 같은 날의 DC 입력전력, AC 출력, 인버터 상태코드, MPPT 전압·전류, 계통전압, 일사량을 함께 비교해야 합니다. 정격보다 훨씬 낮은 출력에서 평탄화되거나 오류 알람이 동반되면 단순 클리핑으로 판단하지 마세요. 인버터와 계량기 수치 비교는 인버터 발전량과 한전 계량기 발전량 차이 5가지 글에서도 다룹니다.
7. 태양광 인버터 클리핑과 모듈 증설 경제성 비교

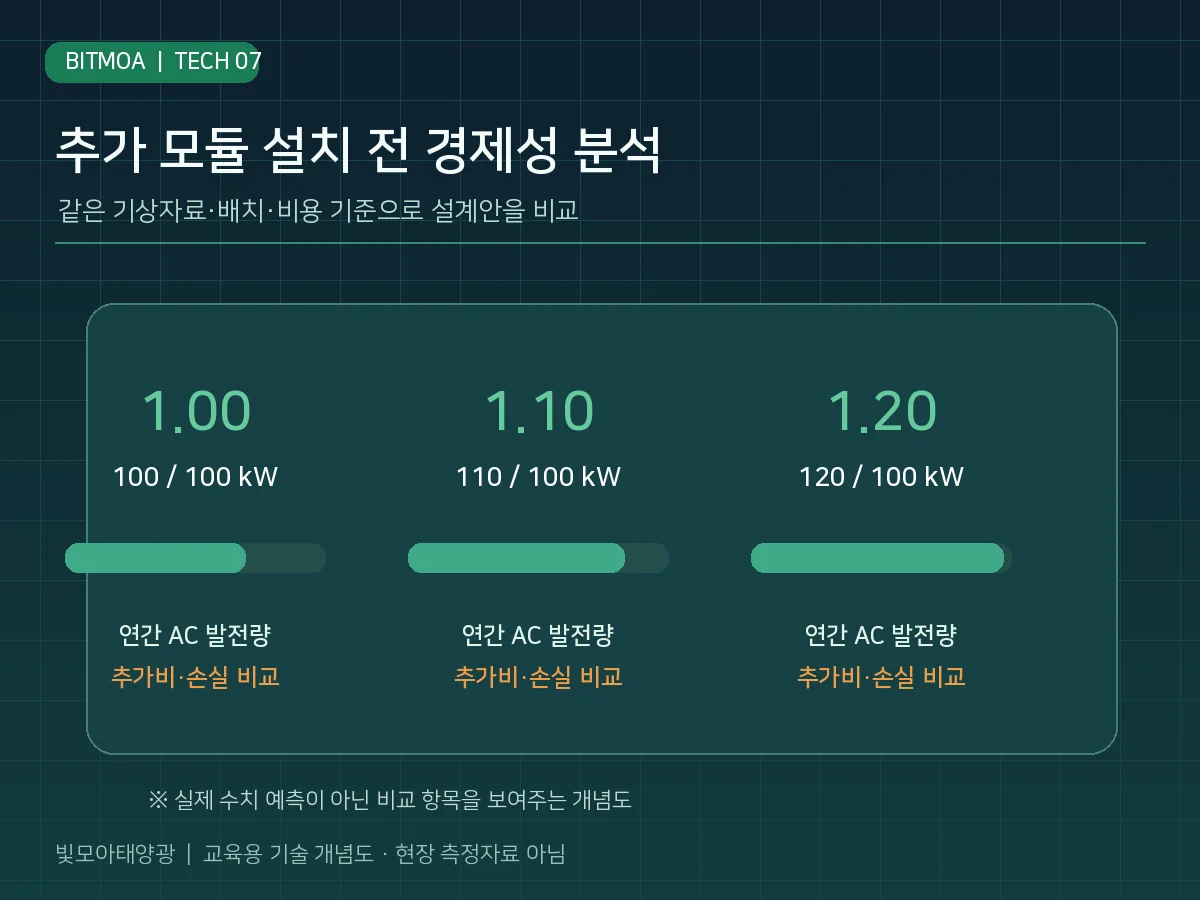

동일한 설치장소·배치·기상자료에서 100/100, 110/100, 120/100kW 세 가지 설계를 비교해 보세요. 각 안의 연간 AC 발전량(kWh), 클리핑 손실량(kWh), 모듈 및 구조물 추가비, 스트링 구성 가능 여부를 같은 기준으로 계산해야 합니다.
특히 미국 국립연구기관의 SAM 공식 도구나 PVWatts로 시간대별 결과를 살펴보되, 실제 국내 일사자료·제조사 사양·계통 조건에 맞춰 입력값을 검증해야 합니다. 모듈 증설로 인허가상 설비용량이나 계통접속 조건이 달라지는지도 별도로 확인해야 합니다.
자주 묻는 질문
Q. 인버터 클리핑이 발생하면 기기가 고장 나나요?
정상 설계 범위 안에서 발생하는 출력 제한 자체가 곧 고장을 의미하지는 않습니다. 다만 제조사 허용 입력전압·전류·DC 용량을 초과하는 설계는 별개의 안전 문제입니다.
Q. 모듈 120kW, 인버터 100kW면 클리핑 손실률이 16.7%인가요?
아닙니다. (120-100)÷120은 명판 용량 차이의 비율이지 연간 에너지 손실률이 아닙니다. 연간 클리핑 손실률은 시간대별 발전 시뮬레이션으로 산출해야 합니다.
Q. 적정 DC/AC 비율은 모두 1.2인가요?
아닙니다. 설치 방향, 지역 기후, 인버터 모델, 모듈 가격, 계약 및 인허가 조건에 따라 달라집니다.
정리하면 태양광 인버터 클리핑은 용량 차이 그 자체보다 실제 운전시간과 에너지 손실을 기준으로 판단해야 합니다. 모듈 정격합계·인버터 AC 정격·전기적 허용 범위를 구분한 다음 시간대별 발전량으로 경제성을 비교하는 것이 올바른 설계 접근법입니다.
